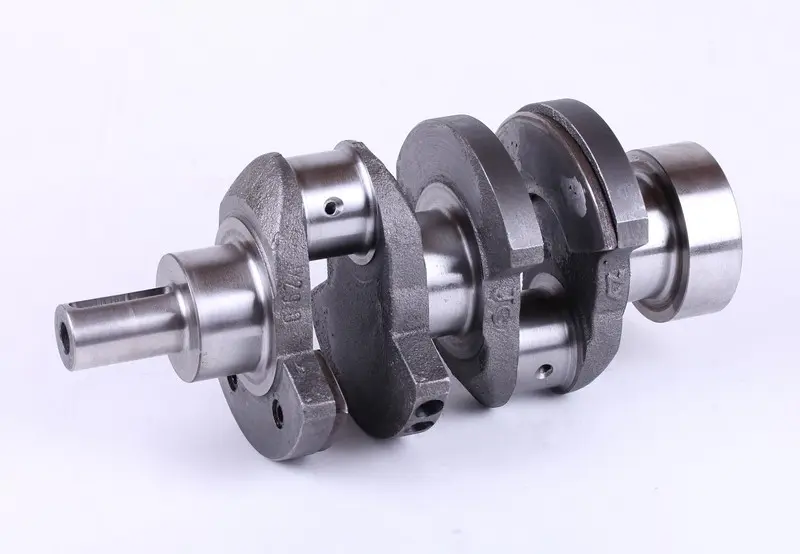

Колінчастий вал TY290 Xingtai 180 AMG

Колінчастий вал для двигуна TY290 Xingtai 180

Колінчастий вал отримує зусилля від поршнів через шатуни та перетворює їхній зворотно-поступальний рух на обертання. Стан його шийок і опор впливає на роботу кривошипно-шатунного механізму. Коли зазори виходять за допустимі межі, виникають удари й погіршуються умови змащування поверхонь тертя. Вал підбирають для ремонту двигуна після перевірки, яка підтвердила потребу замінити стару деталь.

Будова та причини заміни

Корінні й шатунні шийки з’єднані щоками з противагами. Корінні шийки утримують вісь обертання в картері, а зміщені відносно неї шатунні шийки сприймають зусилля від шатунів. У шийках є отвори для підведення оливи, на виступному кінці — поздовжній паз. Точність посадок визначає, як вал працюватиме разом з іншими деталями двигуна, тому зовнішньої подібності для вибору недостатньо.

Стукіт у нижній частині двигуна, падіння тиску оливи, металеві частинки в ній або надмірний люфт потребують перевірки. Причиною можуть бути також вкладиші чи опори, тож за одним симптомом вал не бракують. Після зняття оглядають шийки на задири, сліди перегрівання та тріщини, вимірюють зношення й овальність, перевіряють биття. Потребу в заміні визначають за результатами вимірювань і допусками двигуна: гладка на вигляд поверхня ще не означає правильну геометрію.

Як перевірити відповідність

Зіставте позначення двигуна та знятий вал. Порівняйте загальну довжину, діаметри й ширину корінних і шатунних шийок, розташування щік та противаг, форму обох кінців. Перевірте посадки під суміжні деталі, пази, кріпильні отвори й розміщення оливних каналів. Відмінність у посадці може не дати зібрати двигун або спричинити неправильне розташування деталей усередині картера.

З’ясуйте розмір вкладишів і те, чи ремонтували двигун раніше. Якщо шийки старого вала шліфували, встановлені вкладиші не можна автоматично переносити на інший вал. Зазори перевіряють за фактичними розмірами шийок та опор. Окремої уваги потребують поверхні під ущільнення й ділянки осьової фіксації. Невідповідність у цих місцях може спричинити витік оливи або надмірне осьове переміщення навіть за відсутності перешкод під час встановлення.

Що врахувати під час монтажу

Для заміни розбирають двигун, відкриваючи доступ до корінних опор і шатунів. Перед складанням очищують оливні канали та перевіряють опори, шатуни і вкладиші. Зношені вкладиші, пошкоджені сальники та прокладки, порушені під час розбирання, замінюють. Якщо попередній вал пошкодився через недостатнє змащування, спочатку усувають причину, щоб не повторити ту саму несправність.

Під час складання шийки та вкладиші змащують, а кришки опор і шатунів повертають на свої місця, дотримуючись правильної орієнтації. Послідовність і момент затягування визначають за документацією двигуна. Після затягування перевіряють зазори для змащування, осьовий хід і плавність обертання. Якщо вал закушує, його не прокручують силоміць — спершу знаходять причину. Помилки підбору або монтажу призводять до перегрівання вкладишів, стукоту й заклинювання.
