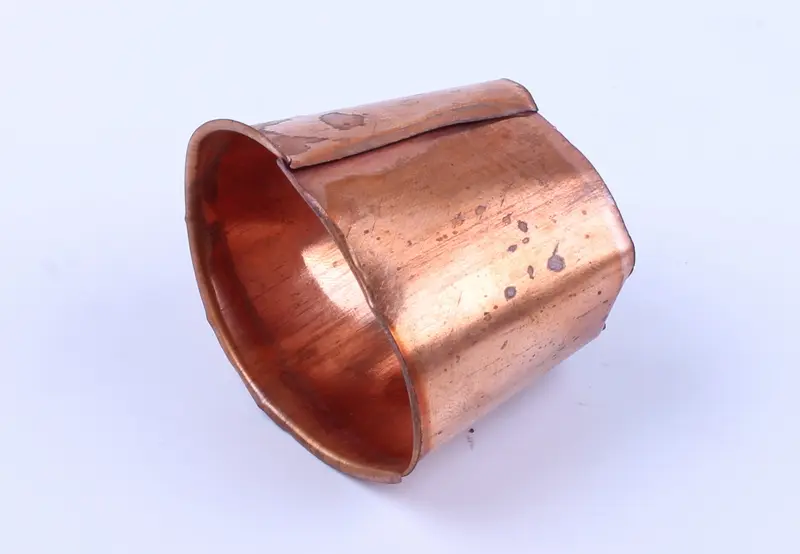

Втулка маховика мідна DL190-12 Xingtai 120 AMG

Мідна втулка маховика DL190-12 Xingtai 120 AMG потрібна для відновлення з’єднання маховика під час заміни зношеної втулки. Вона розташовується між сполученими поверхнями та допомагає забезпечити передбачену посадку. Якщо втулка деформована або має виробіток, деталі можуть прилягати неправильно. Тому під час ремонту маховика перевіряють не лише його стан, а й втулку та поверхні, з якими вона контактує.

Будова та ознаки зношення

Деталь порожниста, з поздовжнім стиком і перекриттям країв. Для встановлення мають значення профіль стінки, форма торців і виконання стику. Вони впливають на те, як втулка розміщується в посадковому місці. Не варто самовільно стискати чи розгинати краї, щоб пристосувати її до іншого з’єднання: після зміни форми контакт по колу може стати нерівномірним.

Втулку замінюють за наявності тріщин, зім’ятих торців, глибоких задирок, помітного виробітку або деформації. Сліди зміщення на контактних поверхнях — ще одна причина перевірити з’єднання. Стукіт, вібрація чи биття біля маховика можуть супроводжувати порушення посадки, але за цими ознаками не можна визначити винну деталь без огляду. Після розбирання оцінюють втулку разом із прилеглими поверхнями, щоб не залишити причину повторного зношення.

Як перевірити відповідність

Для підбору за застосуванням орієнтуйтеся на позначення DL190-12 та Xingtai 120. Зі знятою деталлю потрібно звірити внутрішній і зовнішній діаметри, довжину, товщину стінки, профіль та форму торців. Окремо порівнюють поздовжній стик: виконання країв і їхнє взаємне розташування. Однаковий діаметр ще не означає правильної посадки, якщо інша довжина або відрізняється форма втулки.

Стара деталь після роботи може втратити округлість, тому одного виміру недостатньо. Перевірте її в кількох місцях і зіставте результат зі станом посадкових поверхонь та ремонтними вимогами до цього з’єднання. Надто вільна втулка допускає зміщення й подальше зношення. Надмірно щільна посадка ускладнює складання та може пошкодити деталь. Спроба виправити невідповідність сильними ударами, обтисканням або розточуванням без ремонтних розмірів не забезпечує правильного результату.

Заміна та перевірка посадки

Роботи виконують на зупиненій техніці, унеможлививши випадковий запуск і надійно зафіксувавши маховик. До зняття втулки запам’ятовують її положення та глибину встановлення. Для виймання добирають інструмент, який не пошкодить посадкове місце. Після демонтажу прибирають бруд і продукти зношення, оглядають контактні поверхні на тріщини, задирки та виробіток. Якщо пошкоджене саме посадкове місце, спочатку визначають спосіб його відновлення.

Порядок монтажу залежить від конструкції з’єднання. Коли потрібне запресовування, зусилля передають через оправку, що рівномірно спирається на торець, і стежать, щоб втулка не перекошувалася. Удари безпосередньо по тонкому краю можуть його зім’яти. Потребу в мастилі та зусилля встановлення визначають за ремонтними вимогами. Разом із втулкою перевіряють кріплення маховика й сполучені деталі; пошкоджені деталі замінюють. Завершують складання контролем посадки, фіксації та відсутності неприпустимого люфту чи биття.
