Напрямна втулка клапана СF3B24T AMG

Напрямна втулка клапана СF3B24T AMG спрямовує рух стрижня клапана в головці циліндра. Вона підтримує його під час відкривання та закривання й допомагає зберігати правильне положення відносно сідла. Стан напрямної впливає на точність посадки клапана та зазор, з яким стрижень рухається всередині втулки.

Ознаки зношення

Підставою для заміни є збільшений зазор, задири на внутрішній поверхні, пошкодження втулки або ослаблення її посадки в головці. Коли напрямна зношена, клапан отримує зайве поперечне переміщення й може нерівномірно прилягати до сідла. Витрата оливи, дим із вихлопу та відкладення на клапані також можуть супроводжувати цю несправність, але потребують перевірки інших причин.

Під час розбирання оцінюють не лише втулку, а й стрижень клапана та його ущільнення, якщо воно передбачене конструкцією. Перегрів, недостатнє змащування або пошкоджений клапан можуть спричинити задири. Вільний рух стрижня від руки не замінює вимірювання зазору: надмірний люфт порушує точність руху, а замалий зазор створює ризик заїдання після прогрівання.

Як підібрати напрямну

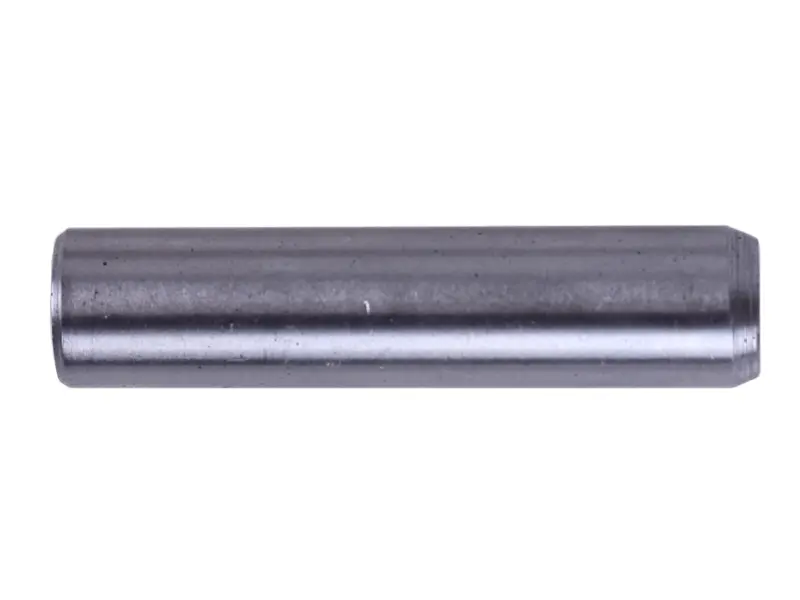

Втулка має видовжену циліндричну форму та гладку зовнішню поверхню. Позначення СF3B24T звіряють із документацією двигуна, який ремонтують. Додатково порівнюють зняту деталь і посадкове місце в головці. Збігу зовнішньої форми недостатньо: для правильної посадки та руху клапана потрібна відповідність розмірів і ремонтних допусків.

• Перевірте загальну довжину, зовнішній діаметр і форму переходів біля торців.
• Зіставте діаметр стрижня клапана з потрібним зазором у напрямній.
• Уточніть призначення втулки для клапана, що ремонтується: напрямні впуску й випуску можуть відрізнятися.
• Огляньте отвір у головці, особливо якщо стара втулка трималася в ньому недостатньо щільно.

Діаметр зношеного внутрішнього отвору не беруть за єдиний орієнтир для нової деталі. Його порівнюють із допустимими значеннями для двигуна та враховують зношення стрижня. Помилка із зовнішнім діаметром може призвести до слабкої посадки або пошкодження головки під час запресовування. Невідповідна довжина змінює положення напрямної щодо суміжних деталей клапанного механізму.

На що зважати під час заміни

Роботу виконують на розібраній головці, використовуючи відповідну оправку та спосіб демонтажу й запресовування, передбачений для двигуна. Посадковий отвір очищають, перевіряють його стан і лише після цього встановлюють втулку. Напрямну запресовують без перекосу на потрібну глибину. Невідповідний інструмент або удари по незахищеному торцю можуть деформувати деталь.

Після встановлення вимірюють внутрішній діаметр і перевіряють зазор зі стрижнем. За потреби отвір обробляють відповідно до ремонтних вимог двигуна. Далі контролюють співвісність напрямної та сідла, прилягання клапана й плавність його ходу. До складання також оглядають стрижень, робочу фаску клапана та оливознімний ковпачок, якщо він є в конструкції. Нова втулка не компенсує зношення стрижня, тому рішення про заміну суміжних деталей приймають за результатами перевірки.
