Напрямна втулка клапана TY290 AMG

Для чого потрібна напрямна

Напрямна втулка клапана TY290 AMG встановлюється в головці блока циліндрів і спрямовує рух стрижня клапана. Вона обмежує його поперечне зміщення, щоб тарілка поверталася до сідла вздовж однієї осі. Стан напрямної впливає на точність прилягання клапана та збереження робочого зазору після прогрівання двигуна. Через втулку частина тепла від стрижня передається головці.

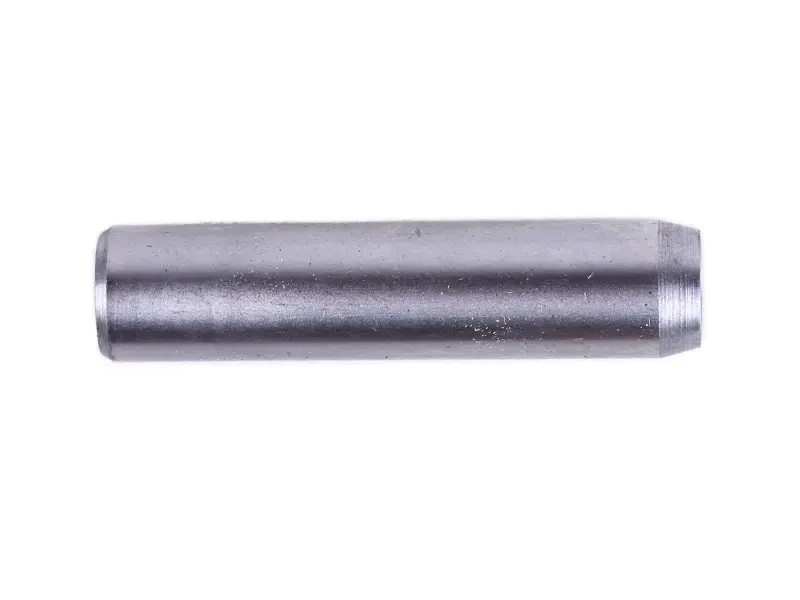

Втулка має видовжену циліндричну форму, гладку зовнішню поверхню та скоси біля торців. Зовні вона сполучається з отвором у головці, а всередині працює в парі зі стрижнем клапана. Обидва з'єднання потребують точного підбору: зовнішня схожість деталей не означає, що їхні посадки однакові.

Ознаки зношення

Напрямну перевіряють, коли клапан має помітний бічний люфт, стрижень зношується нерівномірно або тарілка погано прилягає до сідла. Завеликий зазор може супроводжуватися підвищеною витратою оливи, димленням і нагаром на клапані. Такі прояви бувають і з інших причин, тому стан втулки оцінюють за вимірюваннями разом зі станом самого клапана.

Тріщини, задири в каналі та ослаблена посадка в головці також є підставами для заміни. Зношення прискорюють перегрівання, забруднення й недостатнє змащування. Під час розбирання огляньте стрижень, тарілку та сідло клапана, а також ущільнення стрижня, якщо воно передбачене конструкцією. Якщо стрижень уже зношений, сама лише нова втулка не відновить правильного зазору.

Як підібрати втулку

Зіставте зі знятою деталлю загальну довжину, зовнішній діаметр, діаметр внутрішнього каналу та форму торців. Перевірте, чи є на старій втулці уступи, канавки або інші особливості посадки. З'ясуйте також її призначення для впускного чи випускного клапана: однаковий вигляд не підтверджує взаємозамінність цих деталей.

Виміряний діаметр зношеного каналу не можна використовувати як потрібний розмір нової напрямної. Підбір потребує перевірки стрижня клапана, отвору в головці та допустимих зазорів за ремонтною документацією двигуна. Якщо головку вже ремонтували, врахуйте зміни її посадочного отвору. Замалий зовнішній діаметр може призвести до втрати щільності посадки, а надмірний натяг — до пошкодження головки.

Що врахувати під час заміни

Роботу виконують на розібраній головці зі знятим клапаном. Стару напрямну випресовують, належно підперши головку, після чого очищують і перевіряють отвір. Нову втулку встановлюють оправкою, дотримуючись співвісності та потрібної глибини. Удари по краю здатні деформувати торець і пошкодити посадку. Умови нагрівання та запресовування беруть із документації з ремонту двигуна.

Після запресовування знову вимірюють внутрішній канал, оскільки його розмір може змінитися. За потреби канал остаточно обробляють до потрібного зазору, ретельно видаляють залишки обробки й перевіряють рух клапана. Окремо контролюють співвісність із сідлом та прилягання тарілки. Надто малий зазор загрожує заїданням стрижня після нагрівання, надто великий — перекосом і прискореним зношенням. Саме перевірка посадок і вільного руху клапана дає змогу завершити заміну правильно.
