Напрямна втулка клапана KM385BT AMG

Напрямна втулка клапана KM385BT AMG потрібна для ремонту клапанного механізму головки блока циліндрів. Її отвір спрямовує стрижень клапана під час руху та допомагає тарілці щоразу точно повертатися на сідло. Стан втулки впливає на вільний хід клапана, щільність його прилягання та проходження оливи крізь зазор між стрижнем і напрямною.

Будова та ознаки зношення

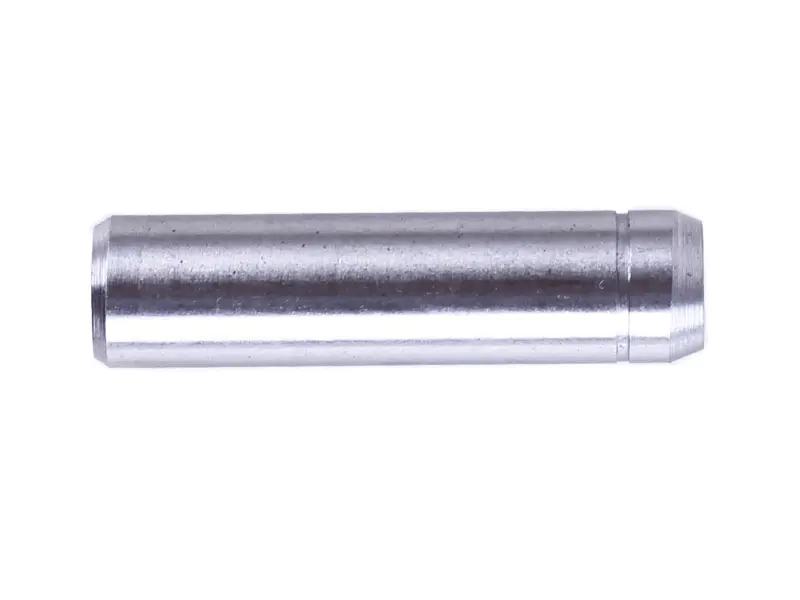

Втулка має видовжений циліндричний корпус, фаски на торцях і кільцеву проточку біля одного кінця. Для правильного встановлення значення мають посадочна поверхня, розташування проточки та форма торцевих ділянок. Під час порівняння зі знятою деталлю перевіряйте ці особливості окремо: однакові загальні обриси ще не означають однакової посадки в головці.

Підставами для заміни є надмірний зазор зі стрижнем клапана, овальність отвору, задири та пошкодження корпусу. Зношення прискорюють забруднення, недостатнє змащування й робота з пошкодженим стрижнем. Перевірити напрямну варто за наявності бічного люфту клапана, підвищеної витрати оливи або оливного нагару з боку клапанного механізму. Проте самі ці симптоми не визначають причину несправності — потрібні огляд і вимірювання.

Як підібрати втулку

Зіставте довжину корпусу, зовнішній посадочний діаметр і діаметр отвору для стрижня. Перевірте положення проточки, виконання фасок і висоту виступання напрямної після встановлення в головку. Також з’ясуйте, для якого клапана була призначена знята втулка. Застосування на впуску чи випуску перевіряють за документацією двигуна, а не визначають за зовнішньою подібністю.

Стара деталь дає змогу порівняти форму, але її зношений отвір не є зразком номінального розміру. Зазор перевіряють за вимірами стрижня клапана та напрямної, користуючись ремонтними вимогами двигуна. Завеликий зазор залишає люфт і пропускає оливу, а замалий може спричинити заїдання клапана після нагрівання. Помилка в зовнішньому діаметрі порушує посадку втулки та її утримання в головці.

Що врахувати під час заміни

Щоб замінити напрямну, розбирають відповідну частину клапанного механізму й виймають клапан. Стару втулку видаляють відповідною оправкою, забезпечивши опору головки. Напрямок випресовування та температурний режим беруть із ремонтної документації двигуна. Посадочний отвір очищають, оглядають на пошкодження та перевіряють його стан, перш ніж встановлювати нову деталь.

Втулку запресовують із потрібним натягом на визначену глибину. Перекіс або навантаження на тонку крайку здатні пошкодити корпус чи посадочне місце. Після запресовування контролюють внутрішній діаметр: за потреби отвір доводять відповідним інструментом до належного зазору зі стрижнем. Клапан має переміщуватися вільно, без підклинювання.

Далі перевіряють співвісність напрямної та сідла, а також щільність прилягання тарілки клапана. Після заміни втулки може знадобитися оброблення сідла; одним притиранням неправильне положення напрямної не усунути. Поруч оглядають стрижень клапана та оливознімний ковпачок, якщо він передбачений конструкцією. Пошкоджений стрижень швидко зношує нову втулку, а несправний ковпачок може залишити витрату оливи навіть після заміни напрямної.
