Напрямна втулка клапана JD3102 AMG

Напрямна втулка клапана JD3102 AMG підтримує стрижень клапана в головці блока циліндрів і спрямовує його рух під час відкривання та закривання. Вона допомагає клапану зберігати правильне положення відносно сідла й передає частину тепла від стрижня до головки. Стан втулки впливає на точність посадки тарілки клапана на сідло та роботу клапанного механізму.

Будова та призначення

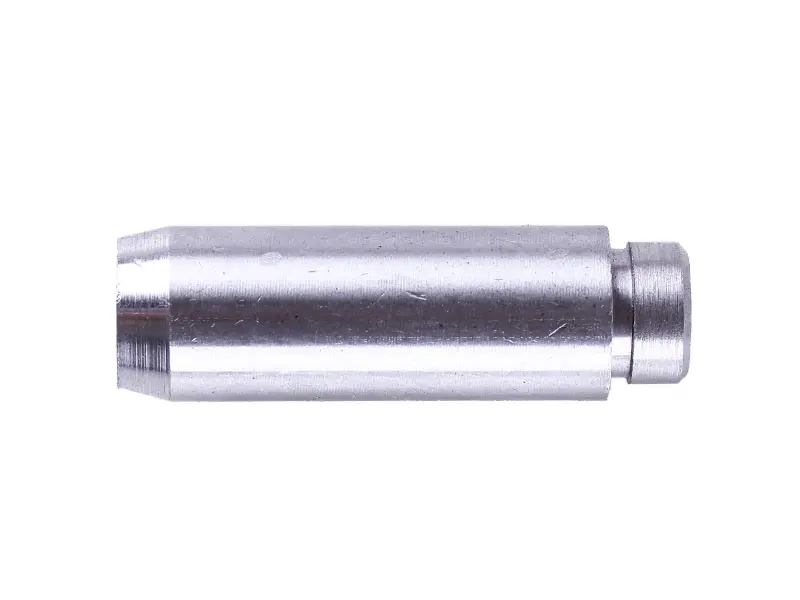

Деталь має видовжений циліндричний корпус, фаску з одного боку та ступінчасту ділянку з кільцевою проточкою з іншого. Ці переходи потрібно враховувати під час порівняння зі знятою втулкою: значення мають форма посадкової частини й положення торців після встановлення. Зовнішня поверхня забезпечує утримання в головці, а внутрішній отвір спрямовує стрижень клапана.

Між стрижнем і втулкою має залишатися робочий зазор. Якщо він завеликий, клапан отримує зайвий бічний рух, погіршуються умови прилягання до сідла, а вздовж стрижня може проходити олива. Надто малий зазор створює ризик заїдання після прогрівання. Оцінювати результат ремонту лише за тим, наскільки щільно клапан рухається від руки, недостатньо — потрібні вимірювання.

Ознаки зношення

Втулку перевіряють за наявності помітного бічного люфту клапана, задирів, нерівномірного спрацювання отвору або пошкоджень самої деталі. Підвищена витрата оливи та димлення можуть супроводжувати зношення напрямних, проте не доводять його самі по собі. Стрижень клапана оглядають і вимірюють разом із втулкою: його зношення також збільшує зазор, тому заміна лише напрямної не завжди усуває причину несправності.

Як підібрати втулку

Звірте позначення JD3102 з документацією техніки. У знятої та нової деталей порівняйте загальну довжину, зовнішній діаметр посадкової частини, внутрішній діаметр, форму торців і розташування кільцевої проточки. Уточніть призначення для впускного чи випускного клапана: схожа форма не означає однакових параметрів. Вимірювання старого отвору показує його спрацювання, а потрібний зазор зі стрижнем визначають за ремонтними даними двигуна.

Посадкове місце в головці також потребує перевірки, особливо якщо попередня втулка трималася нещільно. Невідповідний зовнішній діаметр може спричинити ослаблення посадки або пошкодження головки під час запресовування. Помилка в довжині чи висоті встановлення змінює взаємне положення деталей клапанного механізму. Самої відповідності основного діаметра для правильного підбору недостатньо.

Заміна та контроль

Втулку замінюють після розбирання клапанного механізму, використовуючи належну опору для головки та відповідну оправку. Напрямок випресовування, потребу в нагріванні й глибину посадки визначають за ремонтною документацією двигуна. Під час встановлення не допускають перекосу та пошкодження країв. Після запресовування перевіряють внутрішній діаметр: за потреби отвір доводять до розміру, який забезпечує належний зазор із клапаном.

Після цього контролюють вільний рух стрижня, співвісність напрямної із сідлом і прилягання тарілки. Поруч оглядають клапан, сідло та оливознімний ковпачок, якщо він є в конструкції. Пошкоджені сполучені деталі замінюють, а необхідність обробки сідла визначають за результатами перевірки. Це дає змогу виявити причину негерметичності, яку встановлення нової втулки саме по собі не усуває.
