Напрямна втулка клапана DLH1100 AMG

Напрямна втулка клапана DLH1100 AMG підтримує стрижень клапана в головці циліндра та задає напрямок його руху. Під час відкривання й закривання клапан ковзає всередині втулки, а його тарілка повертається до сідла. Надмірний зазор у цій парі допускає бокове відхилення стрижня й заважає точному приляганню тарілки. Тому під час ремонту головки стан напрямної перевіряють разом із клапаном і сідлом.

Конструкція та ознаки зношення

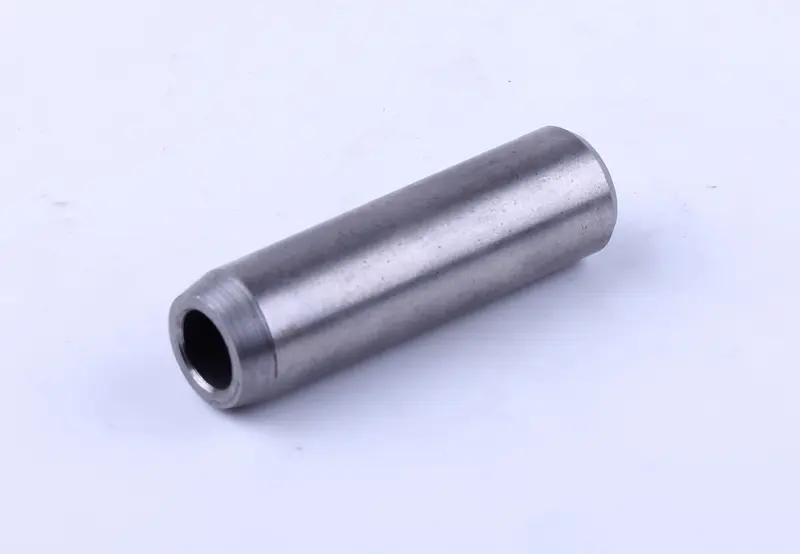

Втулка має видовжений циліндричний корпус з осьовим отвором. Біля одного торця є зовнішня проточка та фаска. Отвір спрямовує стрижень, а зовнішня поверхня забезпечує посадку деталі в головці. Для правильного підбору потрібна відповідність обох діаметрів: деталь може пропускати стрижень, але при цьому не мати потрібного натягу в посадковому отворі.

Напрямну варто перевірити, якщо клапан має помітний боковий люфт, на стрижні з’явилися задири або сліди нерівномірного зношення. Відхилення клапана від осі може спричиняти нещільне прилягання до сідла та втрату компресії. Підвищена витрата оливи також є приводом для діагностики, проте не вказує однозначно на несправність втулки. Якщо зношений і сам стрижень, встановлення лише нової напрямної не відновить належний зазор.

Як підібрати деталь

Зіставте загальну довжину, зовнішній діаметр посадкової частини та діаметр отвору зі знятою втулкою і ремонтними вимогами двигуна. Перевірте форму торців, місце проточки й те, наскільки напрямна має виступати з головки після запресовування. Невідповідна довжина або глибина посадки змінює її положення відносно сусідніх деталей. Зношений отвір старої втулки не слід брати за точний зразок: потрібний зазор визначають з урахуванням розміру стрижня клапана.

Поки головку розібрано, огляньте посадковий отвір, стрижень і тарілку клапана, перевірте сідло. Якщо конструкція передбачає оливознімний ковпачок, оцініть його стан і посадку на напрямній. Пошкодження отвору в головці, тріщини чи сліди зміщення втулки потребують окремого рішення. Нова деталь не усуне ослаблення посадки, якщо зношене місце її кріплення.

На що зважати під час заміни

До напрямної дістаються після розбирання головки та зняття клапана. Стару втулку виймають відповідною оправкою, забезпечивши опору головці та збереження посадкової поверхні. Нову запресовують у визначеному напрямку, витримуючи потрібний натяг і глибину встановлення. Оправка має передавати зусилля без зминання торця: пошкоджений край може заважати проходженню стрижня.

Після запресовування вимірюють отвір і перевіряють зазор із клапаном. За потреби внутрішню поверхню доводять до потрібного розміру спеціальним інструментом. Далі контролюють вільний рух стрижня та співвісність напрямної із сідлом; після її заміни може знадобитися обробка сідла. Замалий зазор загрожує заїданням нагрітого клапана, завеликий залишає боковий люфт і прискорює зношення. Перевірка руху рукою корисна, але не замінює вимірювання перед остаточним складанням.
