Напрямна втулка клапана 4L22BT AMG

Напрямна втулка клапана 4L22BT AMG призначена для ремонту клапанного механізму головки блока циліндрів. Вона задає напрямок руху стрижня під час відкривання й закривання клапана та обмежує його поперечне зміщення. Завдяки цьому клапан зберігає правильне положення відносно сідла. Контакт стрижня з напрямною також забезпечує частину відведення тепла до головки. Зношення втулки позначається на точності руху клапана та умовах його прилягання до сідла.

Будова та призначення

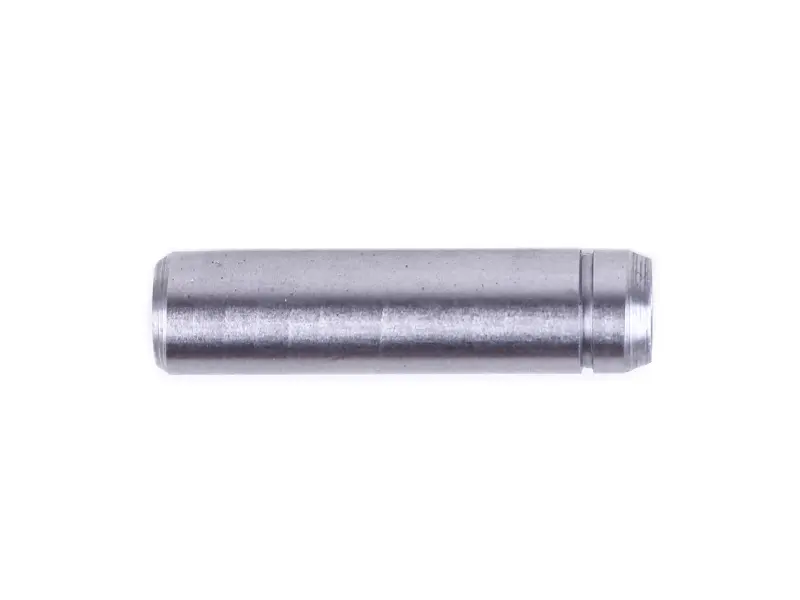

Втулка має видовжену циліндричну форму й кільцеву проточку біля одного торця. Для підбору враховують її розташування, довжину посадкової частини та форму торців. Зовнішня поверхня фіксується в головці, а внутрішнім каналом рухається стрижень клапана. Між ними має залишатися робочий зазор, достатній для вільного ходу після прогрівання двигуна. Водночас напрямна повинна утримувати стрижень від надмірного відхилення вбік.

Ознаки зношення

Втулку перевіряють, коли клапан має помітний поперечний люфт, на стрижні з’являється нерівномірне спрацювання або всередині напрямної є задири. Підвищена витрата оливи та димлення також можуть супроводжувати зношення, проте самі по собі не визначають причину несправності. Щоб оцінити стан деталі, вимірюють її внутрішній діаметр у кількох перерізах і напрямках та перевіряють стрижень клапана. Похитування клапана дає попереднє уявлення про люфт, але не показує точного зазору.

Як підібрати втулку

Зіставте позначення 4L22BT із потрібною деталлю та звірте розміри демонтованої напрямної: загальну довжину, зовнішній і внутрішній діаметри. Перевірте положення проточки та висоту виступання втулки в головці. Окремо визначте, який клапан ремонтуєте — впускний чи випускний. Подібність напрямних за формою не означає, що їх можна міняти місцями. Якщо головка вже проходила ремонт, виміряйте посадковий отвір: після попередніх робіт його розмір міг змінитися.

Внутрішній діаметр спрацьованої втулки не варто брати за єдиний орієнтир для нової. Потрібний зазор визначають за фактичним діаметром стрижня та вимогами до клапанного механізму. Замалий зазор може спричинити заїдання клапана після нагрівання, завеликий — зберегти небажаний люфт. Неправильно підібраний зовнішній діаметр створює іншу проблему: втулка недостатньо міцно триматиметься в головці або пошкодить посадковий отвір під час запресовування.

На що зважати під час установлення

Для заміни розбирають відповідну частину клапанного механізму й виймають клапан. Стару напрямну видаляють придатною оправкою, забезпечивши опору головки. Посадковий отвір очищають та оглядають на пошкодження. Нову втулку запресовують із дотриманням потрібного натягу, напрямку встановлення й глибини посадки. Спосіб роботи та температурний режим беруть із ремонтної документації двигуна. Невідповідна оправка може деформувати торець або порушити геометрію напрямної.

Після встановлення знову вимірюють внутрішній діаметр і за потреби остаточно обробляють канал, щоб отримати належний зазор зі стрижнем. Перевіряють вільний рух клапана та співвісність напрямної із сідлом; відхилення усувають обробкою сідла. Під час складання оглядають стрижень і робочу фаску клапана, а також оливознімний ковпачок, якщо його передбачено конструкцією. Пошкоджені суміжні деталі замінюють, адже нова втулка не усуває їхнього зношення.
