Втулка напрямна клапана DL190-12 Xingtai 120 AMG

Напрямна втулка клапана DL190-12 Xingtai 120 AMG призначена для ремонту клапанного механізму головки блока циліндрів. Вона спрямовує рух стрижня клапана й утримує його від бокового зміщення, щоб тарілка поверталася до сідла по своїй осі. Через втулку також відводиться частина тепла від стрижня до головки. Деталь потребує заміни, коли отвір зношений, на його поверхні є пошкодження або втулка втратила належну посадку в головці.

Будова та призначення

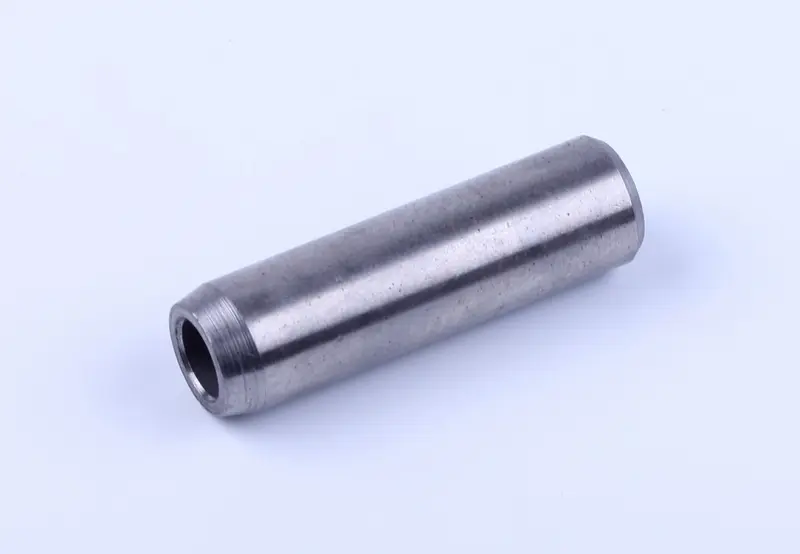

Це видовжена циліндрична втулка з отвором для стрижня клапана та кільцевим переходом на зовнішній поверхні біля торця. Стрижень рухається всередині неї в обох напрямках. Між цими поверхнями потрібен робочий зазор, який дає клапану вільно переміщуватися й водночас обмежує його бокове відхилення. Зовні втулка закріплена в посадковому отворі головки. Відповідність отвору стрижню та надійність зовнішньої посадки перевіряють окремо.

Ознаки зношення

Напрямну перевіряють, якщо стрижень має надмірний боковий люфт, усередині є задирки або отвір став овальним. Нерівномірний контакт тарілки із сідлом також є приводом оглянути цю пару. Зношення може супроводжуватися підвищеною витратою мастила, димленням і нагаром на клапані. Проте причину встановлюють вимірюваннями: подібні прояви можливі й через зношений стрижень або його ущільнення, якщо воно передбачене конструкцією. Заміна лише втулки не компенсує зменшений діаметр стрижня.

Як підібрати втулку

Порівняйте зі знятою деталлю загальну довжину, зовнішній діаметр, розмір внутрішнього отвору та обробку торців. Зверніть увагу на розташування зовнішніх переходів і на те, наскільки напрямна виступає з головки. Для оцінювання натягу й зазору потрібні точні вимірювання: вільне проходження клапана крізь отвір ще не означає правильної посадки. Врахуйте, для якого клапана знята втулка — впускного чи випускного. Однакова форма не доводить їхньої взаємозамінності. Якщо головку раніше ремонтували, перевірте також її посадковий отвір.

На що зважати під час заміни

До втулки відкривають доступ, розібравши клапанний механізм. Напрямок випресовування визначають за будовою головки; саму головку надійно підпирають, а зусилля передають через відповідну оправку. Після зняття очищають посадкове місце та перевіряють, чи немає пошкоджень. Нову напрямну запресовують без перекосу до потрібної глибини. Спосіб установлення та температурні умови беруть із ремонтної документації двигуна. Випадковий інструмент і удари по краю можуть деформувати торець або пошкодити головку.

Після запресовування повторно вимірюють отвір і перевіряють зазор зі стрижнем клапана, оскільки розмір отвору може змінитися від натягу. За потреби його доводять спеціальним інструментом до ремонтного допуску. Далі контролюють вільний рух клапана та співвісність напрямної із сідлом. Притирання не усуває перекосу між ними. Замалий зазор може спричинити заїдання після нагрівання, завеликий — люфт і прискорене зношення. Недостатній натяг зовні створює ризик зміщення втулки. Усі ці перевірки виконують до остаточного складання головки.
