Вилка КПП мототрактора тип 1 AMG

Вилка КПП тип 1 AMG призначена для механізму перемикання передач мототрактора. Вона передає рух від привода перемикання до рухомої деталі коробки та допомагає переводити її в потрібне положення. Від стану вилки залежить повнота вмикання передачі: зношені контактні ділянки або деформація можуть заважати механізму виконувати передбачений хід.

Будова та ознаки зношення

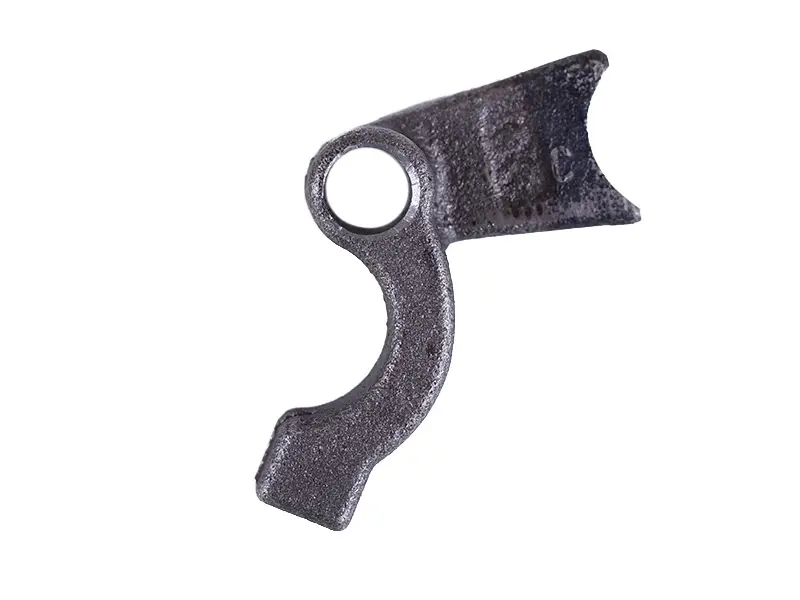

Вилка має фігурний профіль, круглий отвір, вигнуту частину з відкритим вирізом і виступні контактні ділянки. Для встановлення важливі їхня форма та розташування відносно одна одної. Позначення «тип 1» варто враховувати разом із геометрією знятої деталі. Збіг назви сам по собі не дає змоги перевірити посадку вилки та її взаємодію з механізмом конкретної коробки.

Оглянути вилку варто, якщо передачі перемикаються із зусиллям, вмикаються не до кінця або самовільно вимикаються. Тріщини, вигин, значне спрацювання отвору та стерті поверхні контакту з іншими деталями є причинами для заміни. Водночас подібні прояви бувають через несправність привода чи фіксаторів перемикання. Спочатку потрібно з'ясувати, чи має сама вилка пошкодження, змінену форму або надмірний люфт.

Як перевірити відповідність

На знятій вилці звіряють діаметр посадкового отвору, товщину, обриси відкритого вирізу, положення виступів і відстані від центра отвору до контактних ділянок. Окремо перевіряють напрямок вигину та розташування деталі поруч з іншими частинами механізму. Поверхні перед вимірюванням очищають. Якщо вони сильно спрацьовані, орієнтуються також на вимоги до встановлення в цій коробці, адже зношення змінює початкову геометрію.

Мають збігатися місце встановлення та спосіб з'єднання з приводом перемикання. Інша товщина або зміщені контактні ділянки здатні спричинити перекіс, заїдання чи недостатній хід деталі, яку переміщує вилка. Підгинання, розточування отвору або сточування виступів не замінюють правильного підбору. Після такої доробки механізм може рухатися без навантаження, але не забезпечувати повного вмикання передачі під час роботи.

Заміна та контроль роботи

До розбирання техніку зупиняють і унеможливлюють випадковий запуск та рух. Спосіб доступу до вилки й послідовність зняття залежать від будови КПП. Положення старої деталі, кріплень і з'єднання з приводом фіксують до демонтажу. Нову вилку ставлять у передбаченій орієнтації, без примусового згинання. Кріплення та стопорні деталі встановлюють відповідно до вимог коробки.

Під час заміни оглядають опору вилки, поверхні, з якими вона контактує, привод і фіксатори перемикання. Спрацьовані суміжні деталі можуть залишати люфт і прискорювати зношення нової вилки, тому їх перевіряють разом. Після складання контролюють вільний хід, чітку фіксацію положень і відсутність небажаного контакту із сусідніми деталями. Якщо механізм заїдає або передача вмикається лише частково, несправність усувають до роботи під навантаженням.
