Вилка КПП мототрактора тип 1 AMG

Вилка КПП тип 1 AMG предназначена для механизма переключения передач мототрактора. Она передаёт движение от привода переключения к подвижной детали коробки и помогает переводить её в нужное положение. Состояние вилки влияет на полноту включения передачи: изношенные контактные участки или деформация могут мешать механизму проходить предусмотренный ход.

Конструкция и причины замены

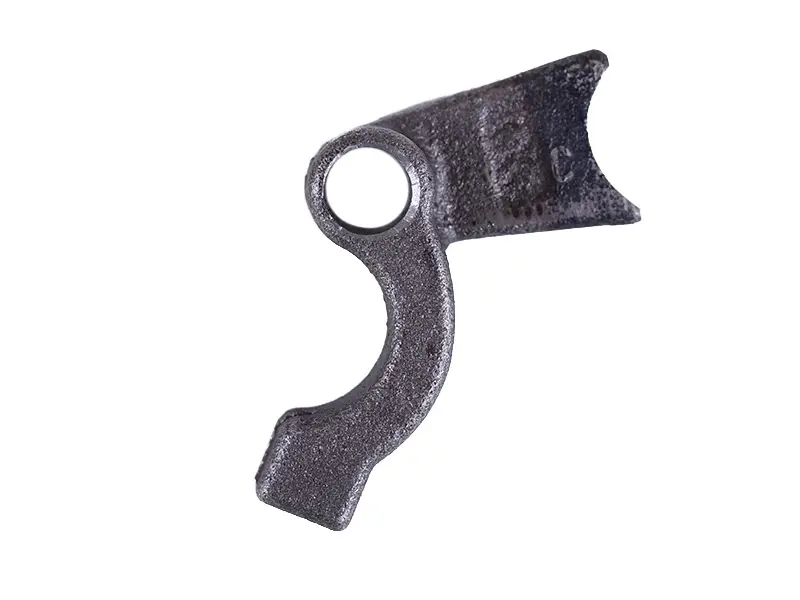

Деталь имеет фигурный профиль, круглое отверстие, изогнутую часть с открытым вырезом и выступающие контактные участки. При подборе значение имеет не только общий силуэт, но и взаимное расположение этих элементов. Обозначение «тип 1» нужно учитывать вместе с геометрией снятой вилки: одного совпадения названия недостаточно для проверки посадки и работы в конкретной коробке.

Вилку проверяют при затруднённом переключении, неполном включении передачи или её самопроизвольном выключении. Поводом для замены служат трещины, изгиб, выраженная выработка отверстия и износ поверхностей, которые соприкасаются с другими деталями механизма. Однако такие симптомы могут возникать и из-за привода переключения или фиксаторов. До замены стоит установить, действительно ли вилка потеряла форму или получила недопустимый люфт.

Что сверить со снятой деталью

Сравните диаметр и состояние посадочного отверстия, толщину детали, форму открытого выреза, расположение выступов и расстояния от центра отверстия до контактных участков. Проверьте также направление изгиба и положение вилки относительно соседних деталей. Для замеров используйте очищенную деталь; сильно стёртые поверхности лучше сопоставлять с установочными требованиями коробки, поскольку износ меняет первоначальную геометрию.

Вилка должна соответствовать месту установки и способу соединения с приводом переключения. Несовпадение толщины или смещение контактных участков может вызвать перекос, заедание либо неполное перемещение включаемой детали. Не стоит компенсировать различия подгибанием, расточкой отверстия или стачиванием выступов: после такой подгонки механизм может свободно двигаться без нагрузки, но неправильно включать передачу при работе.

Установка и проверка

Замену выполняют на остановленной технике, исключив случайный запуск и движение. Доступ к вилке и последовательность разборки определяют по устройству конкретной КПП. Перед снятием запоминают положение детали, расположение крепежа и соединение с приводом. Новую вилку устанавливают в том же предусмотренном положении, без принудительного изгиба; крепления и стопорящие детали собирают по требованиям коробки.

Рядом с вилкой осматривают её опору, сопряжённые контактные поверхности, привод и фиксаторы переключения. Детали с выработкой могут сохранять люфт и ускорять износ новой вилки, поэтому их состояние оценивают вместе. После сборки проверяют свободный ход механизма, чёткость фиксации положений и отсутствие упора вилки в соседние детали. Если переключение требует чрезмерного усилия или передача включается не полностью, причину устраняют до работы под нагрузкой.
