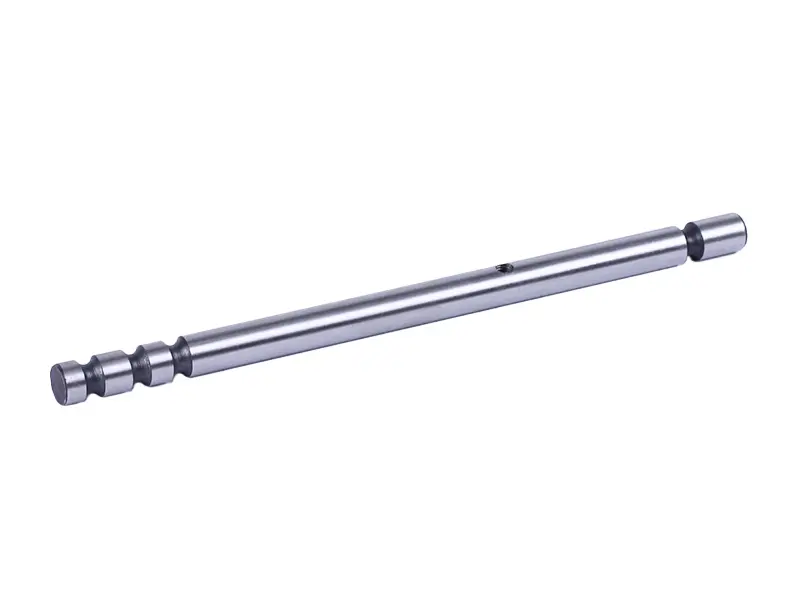

Ось вилки переключения 1/2 передачи КПП минитрактора Shifeng 240

Ось вилки переключения 1/2 передачи КПП минитрактора Shifeng 240

Стальной вал, по которому перемещается вилка первой и второй передач в коробке минитрактора Shifeng 240. Он задаёт вилке строго прямолинейный ход, удерживает её в выбранном положении и передаёт усилие от механизма переключения к муфте. От состояния этой оси зависит, насколько чётко трактор берёт передачу и удерживает её под нагрузкой, поэтому при переборке коробки деталь осматривают одной из первых.

Конструкция детали

Ось изготовлена из стали, рабочая поверхность шлифованная по всей длине — по ней вилка скользит без закусывания. Один конец выполнен ступенчатым: на нём проточены кольцевые канавки под подпружиненный шариковый фиксатор, который удерживает три положения оси — нейтраль, первую и вторую передачу. Второй конец гладкий и опирается на гнездо в картере коробки. В средней части просверлено отверстие под стопорный винт или штифт вилки: он не даёт вилке проворачиваться вокруг оси и смещаться вдоль неё во время работы.

Признаки, при которых ось меняют

• первая или вторая передача включается нечётко, с закусыванием или лишним усилием на рычаге;
• передача самопроизвольно выключается под нагрузкой, на подъёме или на неровностях;
• на теле оси видны задиры, ступенчатая выработка в зоне хода вилки, следы перегрева;
• канавки под фиксатор разбиты, шарик перестал чётко удерживать положение;
• ось изогнута, вилка перемещается туго и возвращается неохотно;
• отверстие под стопор разбито, вилка имеет люфт относительно оси.

Изношенная ось редко выходит из строя в одиночку: вместе с ней обычно осматривают саму вилку, шарик с пружиной фиксатора и посадочные гнёзда в картере. Если оставить разбитое гнездо или просевшую пружину, новая ось повторит судьбу старой за короткий срок.

Подбор

Ориентируйтесь на модель техники и на конкретную пару передач. В коробке Shifeng 240 работает несколько похожих осей — под 1/2, под остальные передачи и под задний ход. Внешне они близки, но отличаются общей длиной, диаметром ступеней, числом и расположением канавок фиксатора, а также положением отверстия под стопор вилки. Снятую деталь удобно положить рядом с новой и сверить эти четыре параметра — так исключается ошибка при заказе. Если коробка ранее вскрывалась и в ней уже стояли неоригинальные детали, дополнительно проверьте, свободно ли новая ось входит в гнёзда картера.

Установка

Замена выполняется при разобранной коробке передач. Ось заводят через посадочное отверстие картера, надевают вилку, совмещают отверстия и затягивают стопор, после чего проверяют плавность хода по всему диапазону и чёткость посадки шарика в канавки. Перед сборкой рабочую поверхность смазывают трансмиссионным маслом, а пружину и шарик фиксатора при малейшем сомнении ставят новые — от них зависит, будет ли передача удерживаться. После сборки передачи проверяют на неподвижном тракторе, а затем под нагрузкой.

Менять эту ось разумно сразу при переборке коробки: повторный разбор ради одной детали отнимает несоизмеримо больше времени, чем замена в уже вскрытом механизме. Позиция подойдёт владельцам минитракторов Shifeng 240 и мастерским, которые обслуживают китайские минитракторы этого семейства.
