Гвинт регулювання зазору клапана DL190-12 Xingtai 120 AMG

Гвинт регулювання зазору клапана DL190-12 Xingtai 120 AMG призначений для налаштування теплового зазору в клапанному механізмі двигуна. Обертання гвинта змінює положення його контактного кінця, а контргайка фіксує налаштування. Правильно виставлений зазор враховує теплове розширення деталей під час роботи двигуна й дає клапану повністю закриватися.

Будова та ознаки зношення

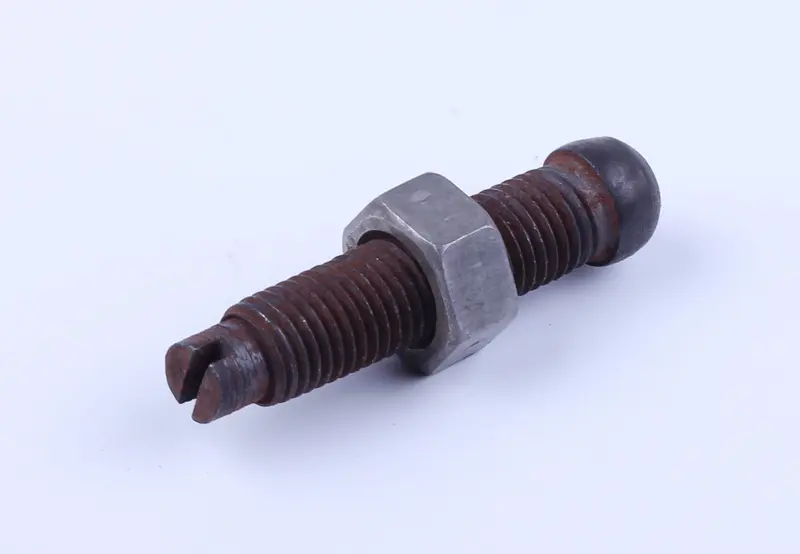

Гвинт має зовнішню різьбу, прямий шліц з одного боку та округлий контактний кінець з іншого. За шліц гвинт повертають під час регулювання й утримують, коли затягують контргайку. На різьбовій частині розташована шестигранна гайка. Форма контактного кінця має відповідати поверхні, з якою він сполучається: від цього залежить правильне прилягання деталей у механізмі.

Причини заміни — пошкоджені витки різьби, відколи чи виробіток на контактному кінці, а також зірваний шліц. Якщо інструмент вислизає зі шліца, втримати точне положення під час затягування складно. Зазор, який змінюється невдовзі після налаштування, також потребує перевірки. Разом із гвинтом оглядають контргайку та різьбу в місці його встановлення: зношення будь-якого з цих з’єднань заважає надійній фіксації.

Завеликий клапанний зазор може спричиняти стукіт і додаткове ударне навантаження на контактні поверхні. Замалий здатен перешкоджати повному закриванню клапана після прогрівання. Сам звук роботи двигуна ще не визначає стан гвинта. Спочатку зазор вимірюють, а під час огляду перевіряють різьбу та контактний кінець. Заміна гвинта не усуне пошкодження різьбового отвору, у який він вкручується.

Як перевірити відповідність

Зіставте зі знятим гвинтом діаметр і крок різьби, загальну довжину, довжину різьбової частини та форму обох кінців. Окремо звірте розміри контргайки, доступ до шліца та можливість виставити потрібний зазор у межах ходу гвинта. Близький діаметр не означає однакового кроку різьби: невідповідна деталь іноді заходить на початку, але далі пошкоджує витки. Контактний кінець повинен правильно прилягати до відповідної поверхні без перекосу.

Заміна та контроль налаштування

Двигун зупиняють і встановлюють механізм у положення, передбачене його настановою для регулювання клапанів. Температура двигуна також має відповідати умовам цієї перевірки. Послаблюють контргайку, викручують старий гвинт і очищують місце встановлення від забруднень. Оглядають різьбовий отвір, контактну поверхню та коромисло біля гвинта. Контргайку з пошкодженими витками або зірваними гранями варто замінити разом із ним.

Новий гвинт спочатку вкручують без зусилля, щоб перевірити вільний хід різьби. Зазор виставляють щупом за нормою для двигуна. Утримуючи гвинт за шліц, затягують контргайку із заданим у настанові зусиллям, після чого знову вимірюють зазор. Під час затягування гвинт може трохи повернутися, тому повторний вимір потрібний навіть після точного початкового налаштування. Заїдання різьби, ненадійна фіксація або неправильне прилягання контактного кінця — привід зупинити складання й повторно перевірити добір деталей.
