Вилка перемикання 3–4 передачі Foton 244, Jinma 244/264 AMG

Вилка перемикання 3–4 передачі Foton 244, Jinma 244/264 AMG працює в механізмі вибору третьої та четвертої передач коробки передач. Вона передає рух від механізму перемикання до рухомої деталі ввімкнення передачі та спрямовує її вздовж вала. Справна геометрія вилки потрібна, щоб механізм доходив до належного положення без перекосу й заклинювання.

Будова та призначення

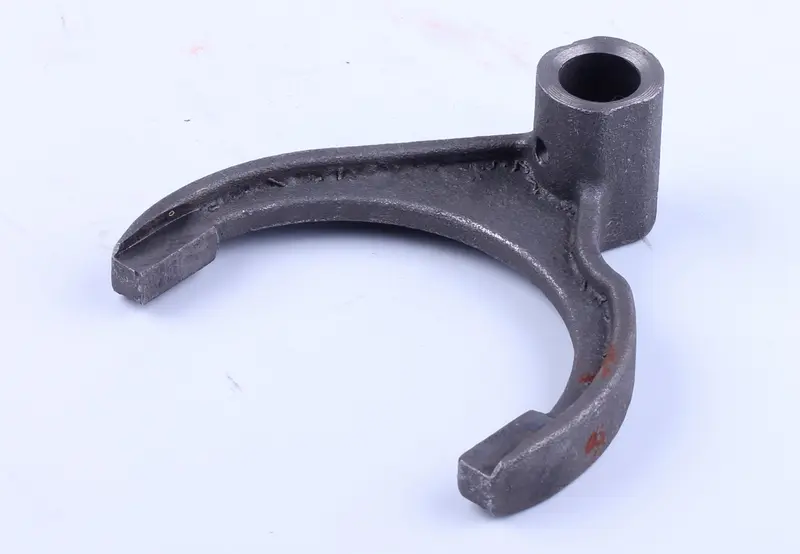

Деталь має відкриту дугоподібну форму, два робочі кінці та виступну циліндричну частину з отвором. Робочі кінці взаємодіють із пазом деталі, яку вилка переміщує, а отвір забезпечує з’єднання з механізмом перемикання. Значення має взаємне розташування цих частин: однаковий загальний контур ще не означає однакового положення ввімкнення передачі.

Під час перемикання робочі поверхні зазнають тертя й навантаження. Їхнє спрацювання збільшує зазор у з’єднанні, а вигин вилки може спричинити нерівномірне навантаження на її кінці. Надмірне зусилля на важелі здатне пошкодити деталь, якщо вільному переміщенню заважає заїдання або несправність суміжних частин механізму.

Ознаки зношення

Вилку варто оглянути, коли третя чи четверта передача вмикається важко, механізм не проходить повний хід або передача самовільно вимикається. Причиною таких проявів буває не лише вилка. Під час розбирання перевіряють також паз сполученої деталі, шток і фіксацію вибраного положення: нова вилка не усуне заїдання, яке виникає в іншому місці.

На знятій вилці шукають глибокі задири, стоншення робочих кінців і різницю у спрацюванні обох сторін. Оглядають дугу та ділянку навколо отвору на тріщини, перевіряють, чи немає вигину. Навіть за невеликого зношення контактних поверхонь деформована вилка може переміщувати сполучену деталь із перекосом і заважати повному ввімкненню.

Як перевірити відповідність

Порівняйте зі знятою деталлю форму й розкриття дуги, відстань між робочими кінцями, їхню ширину та товщину, діаметр посадкового отвору. Зверніть увагу на висоту циліндричної частини, її зміщення відносно дуги та спосіб закріплення. Правильна посадка має поєднуватися з відповідною геометрією контактних поверхонь, інакше потрібного ходу механізму може не вистачити.

Вимірюйте ділянки, які зберегли форму: спрацьований кінець уже не відображає початкової товщини. Зігнуту стару вилку також не варто використовувати як точний зразок контуру. Невідповідна деталь може спричинити неповне ввімкнення, постійне тертя об частину, що обертається, або прискорене зношення паза й самої вилки.

На що зважати під час заміни

Розбираючи механізм, зафіксуйте орієнтацію вилки та розташування кріплення. Очистьте посадкові й контактні поверхні, огляньте шток, паз сполученої деталі та елементи фіксації. Пошкоджене кріплення й зношені суміжні деталі замінюють за результатами перевірки. Вилка має ставати у передбачене положення без підгинання та примусового притягування кріпленням.

Після встановлення перевірте хід механізму на нерухомій трансмісії, дотримуючись порядку складання коробки передач. Рух має відбуватися без закушування, із досягненням передбачених положень перемикання. Якщо відчувається упор або з’являється перекіс, усуньте причину до остаточного складання. Не намагайтеся подолати опір сильнішим натиском на важіль: це створює зайве навантаження на щойно встановлену вилку.
