Вилка переключения 3–4 передачи Foton 244, Jinma 244/264 AMG

Вилка переключения 3–4 передачи Foton 244, Jinma 244/264 AMG предназначена для механизма выбора третьей и четвёртой передач коробки передач. Она передаёт движение от механизма переключения к подвижной детали включения передачи и задаёт её перемещение вдоль вала. От состояния вилки зависит, доходит ли механизм до нужного положения без перекоса и заедания.

Конструкция и работа

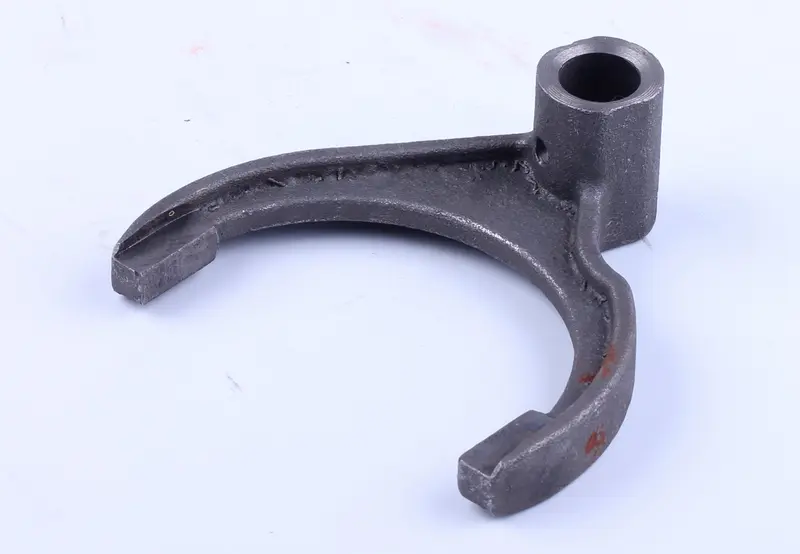

Вилка имеет открытую дугообразную форму, две рабочие оконечности и выступающую цилиндрическую часть с отверстием. Оконечности взаимодействуют с пазом перемещаемой детали, а отверстие служит для сопряжения с механизмом переключения. При подборе важны не только общий контур, но и взаимное расположение этих участков: близкие по виду вилки могут задавать разное положение включения.

Рабочие поверхности вилки испытывают трение и нагрузку при переключении. По мере износа увеличивается зазор в сопряжении, а при деформации одна сторона может нагружаться сильнее другой. Попытки включать передачу с чрезмерным усилием способны повредить вилку, особенно если движению мешают заедание или неисправность соседних деталей.

Когда нужна замена

Повод осмотреть вилку — затруднённое включение третьей или четвёртой передачи, неполный ход механизма либо самопроизвольное выключение передачи. Эти признаки не указывают исключительно на вилку: при разборке также проверяют паз сопряжённой детали, шток и фиксацию выбранного положения. Замена одной вилки при оставшемся заедании не устраняет причину неисправности.

На снятой детали проверяют рабочие оконечности: глубокие задиры, заметное истончение и неодинаковый износ сторон требуют внимания. Осматривают дугу и участок вокруг отверстия на трещины, а саму вилку — на изгиб. Деформированная деталь может смещать сопряжённую часть с перекосом, даже если внешне её рабочие поверхности ещё не сильно изношены.

Что сверить при подборе

Сопоставьте новую вилку со снятой: форму и раскрытие дуги, расстояние между рабочими оконечностями, их ширину и толщину, диаметр посадочного отверстия. Отдельно проверьте высоту цилиндрической части, её положение относительно дуги и способ закрепления в механизме. Совпадение посадки без совпадения рабочих поверхностей недостаточно для правильного включения передач.

Для сравнения используйте неповреждённые участки старой детали и учитывайте выработку: истончённая оконечность уже не показывает первоначальную толщину. Если прежняя вилка погнута, её контур нельзя принимать за образец правильной геометрии. Ошибка подбора может привести к недостаточному ходу, постоянному контакту вилки с вращающейся деталью и ускоренному износу сопряжения.

Особенности установки

При разборке запомните ориентацию вилки и расположение её крепления. Посадочные и рабочие поверхности очищают, затем проверяют состояние штока, паза и фиксирующих деталей. Повреждённое крепление и изношенные сопряжённые детали заменяют по результатам осмотра. Новая вилка должна занимать предусмотренное положение без подгибания и принудительного стягивания крепежом.

После закрепления проверяют ход механизма при неподвижной трансмиссии, соблюдая порядок сборки коробки передач. Вилка должна перемещать сопряжённую деталь без закусывания, а механизм — достигать предусмотренных положений. Если возникает упор или перекос, причину устраняют до окончательной сборки; усиливать нажим на рычаг для преодоления сопротивления не следует.
