Вилка перемикання 1–2 передачі Foton 244, Jinma 244/264 AMG

Для чого потрібна вилка

Вилка перемикання 1–2 передачі Foton 244, Jinma 244/264 AMG працює в механізмі перемикання коробки передач. Вона передає рух штока на рухому деталь увімкнення передачі та пересуває її вздовж осі. Справна вилка допомагає механізму повністю зайняти вибране положення. Її стан перевіряють, коли перша або друга передача вмикається із зусиллям, вимикається під навантаженням чи залишається ввімкненою не до кінця попри переміщення важеля.

Будова та ознаки зношення

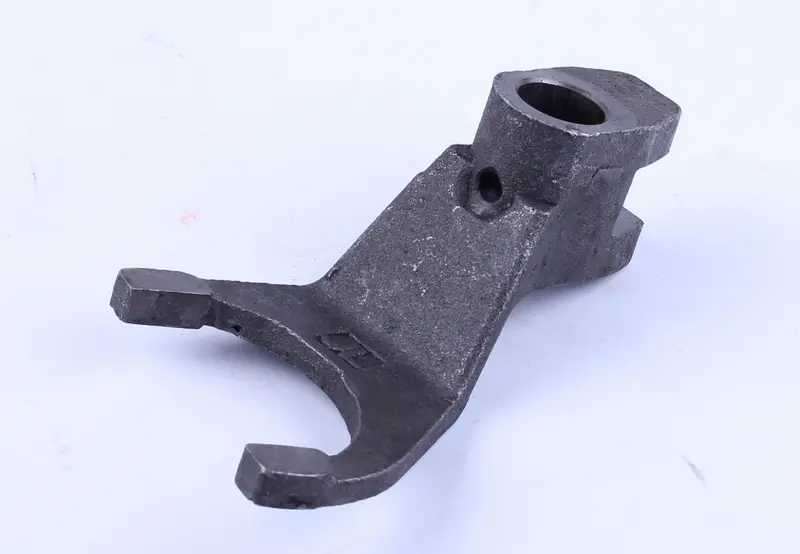

Деталь має відкритий дугоподібний захват із двома виступами на кінцях і корпус із круглим посадковим отвором. Збоку є додатковий отвір. Для правильної роботи важлива геометрія всієї вилки: розташування захвату відносно посадки на штоку, відстань між його кінцями та положення отворів. Саме ці особливості потрібно зіставити зі знятою деталлю.

На кінцях захвату перевіряють поверхні, які контактують із рухомою деталлю механізму. Задирки, нерівномірне стирання та помітний виробіток збільшують зазор і можуть порушувати повноту ввімкнення. Вилку також замінюють через тріщини, деформацію або пошкодження посадки. Якщо механізм заїдає, натискати на важіль сильніше не варто: надмірне зусилля здатне зігнути захват і погіршити перемикання.

Як перевірити відповідність

Під час підбору враховуйте будову конкретної коробки передач і порівнюйте деталі за посадками. Звірте діаметр та глибину круглого отвору, розташування бокового отвору, ширину розкриття захвату й товщину його контактних ділянок. Перевірте також, наскільки дугоподібна частина зміщена відносно осі штока. Розбіжність у цих місцях може спричинити перекіс, обмеження ходу або постійне притискання до поверхні спряженої деталі.

Зношена чи зігнута вилка не завжди дає правильний орієнтир для порівняння. Посадку додатково звіряють зі штоком, а кінці захвату — з канавкою, у якій вони працюють. Не переносіть розміри деформованої частини на нову деталь. Місце встановлення має відповідати перемиканню першої та другої передач: схожий вигляд вилки іншої передачі сам по собі не означає взаємозамінності.

Встановлення та контроль ходу

Перед розбиранням техніку знерухомлюють, двигун зупиняють і унеможливлюють випадковий запуск. Отримавши доступ до механізму, запам’ятовують орієнтацію вилки та спосіб її фіксації. Далі звільняють кріплення й знімають деталь. Поруч перевіряють стан штока, деталей фіксації та канавки спряження. Пошкоджене кріплення, люфт на штоку або зношена канавка можуть залишити проблему перемикання після заміни самої вилки.

Нову деталь встановлюють у відповідному положенні та закріплюють способом, передбаченим конструкцією коробки. Спряжені поверхні змащують згідно з вимогами до її складання. До закриття корпусу перевіряють нейтральне положення, вільний рух і повний хід увімкнення обох передач. Якщо захват перекошується, заїдає або впирається раніше завершення ходу, потрібно перевірити відповідність деталі та правильність складання. Неповне зачеплення й постійне тертя прискорюють зношення та заважають утриманню передачі під навантаженням.
