Вилка переключения 1–2 передачи Foton 244, Jinma 244/264 AMG

Назначение вилки

Вилка переключения 1–2 передачи Foton 244, Jinma 244/264 AMG предназначена для механизма переключения коробки передач. Она передаёт движение от штока к подвижной детали включения передачи и перемещает её вдоль оси. От состояния вилки зависит, насколько полно механизм занимает выбранное положение. При ремонте её проверяют, если первая или вторая передача включается с затруднением, не удерживается под нагрузкой либо рычаг движется, а включение остаётся неполным.

Конструкция и рабочие поверхности

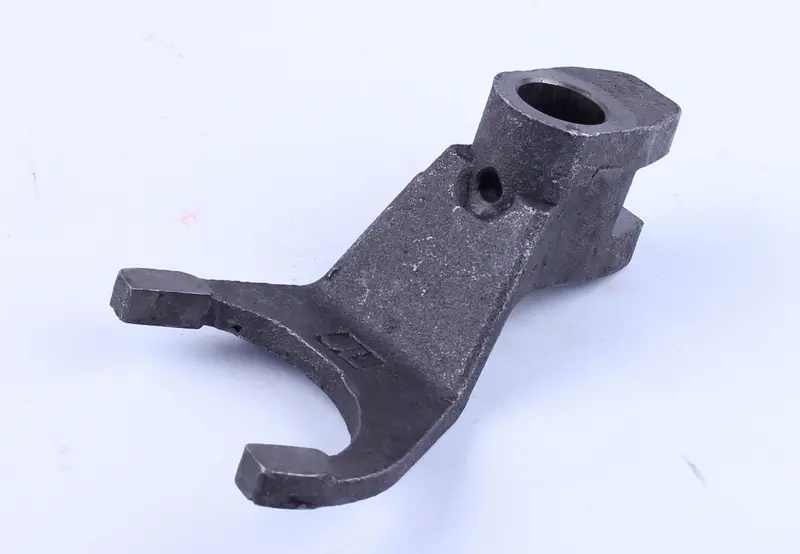

У вилки открытая дугообразная часть с двумя выступающими концами и корпус с круглым посадочным отверстием. Сбоку расположено дополнительное отверстие. При подборе имеют значение не только очертания захвата, но и взаимное положение отверстий и концов вилки: оно определяет, как деталь расположится относительно штока и перемещаемой части механизма.

Основное внимание при осмотре уделяют контактным поверхностям концов. Выработка, задиры и неравномерное истирание увеличивают зазор в сопряжении и могут мешать полному включению передачи. Причиной замены также служат трещины, изгиб захвата и повреждение посадки на штоке. Повышенное усилие на рычаге не устраняет заедание: попытки включить передачу силой способны дополнительно деформировать вилку.

Что сверить при подборе

Сравнивайте новую вилку со снятой деталью и устройством конкретной коробки передач. Проверьте диаметр и глубину посадочного отверстия, положение бокового отверстия, расстояние между концами захвата и толщину их контактных участков. Отдельно оцените смещение дугообразной части относительно посадки на штоке. Даже при сходном контуре разница в этих местах может ограничить ход или создать постоянное боковое давление на сопряжённую деталь.

Если старая вилка погнута или сильно изношена, её повреждённые участки нельзя использовать как единственный образец размеров. Сопоставьте посадку со штоком, а захват — с канавкой детали, которую он перемещает. Вилка должна соответствовать именно месту переключения первой и второй передач; внешне близкие вилки других передач нельзя считать взаимозаменяемыми без проверки посадок и хода.

Замена и проверка механизма

Работу проводят на неподвижной технике с остановленным двигателем, исключив случайный запуск. После получения доступа к механизму фиксируют положение старой вилки и способ её крепления, затем освобождают крепление и снимают деталь. Вместе с ней осматривают шток, фиксирующие детали и канавку сопряжения. Люфт в посадке, повреждённый крепёж или выработка канавки могут сохранить неисправность даже после установки новой вилки.

При сборке соблюдают прежнюю ориентацию, применяют предусмотренное конструкцией крепление и смазывают сопряжения согласно требованиям коробки передач. До закрытия корпуса проверяют свободное перемещение механизма, нейтральное положение и полный ход включения обеих передач. Заедание, перекос или упор вилки до завершения включения требуют проверки подбора и сборки. Неправильная геометрия приводит к неполному зацеплению и ускоренному износу контактных поверхностей.
