Вінець маховика Z-101 DL190-12 Xingtai 120 AMG

Вінець маховика Z-101 DL190-12 Xingtai 120 AMG передає обертання від стартера до маховика під час запуску двигуна. Шестерня привода стартера зачіплюється за зовнішні зубці кільця та прокручує колінчастий вал. Цілі зубці й правильна посадка вінця потрібні для рівномірного зачеплення без проскакування та ударів.

Стан зубців і причини заміни

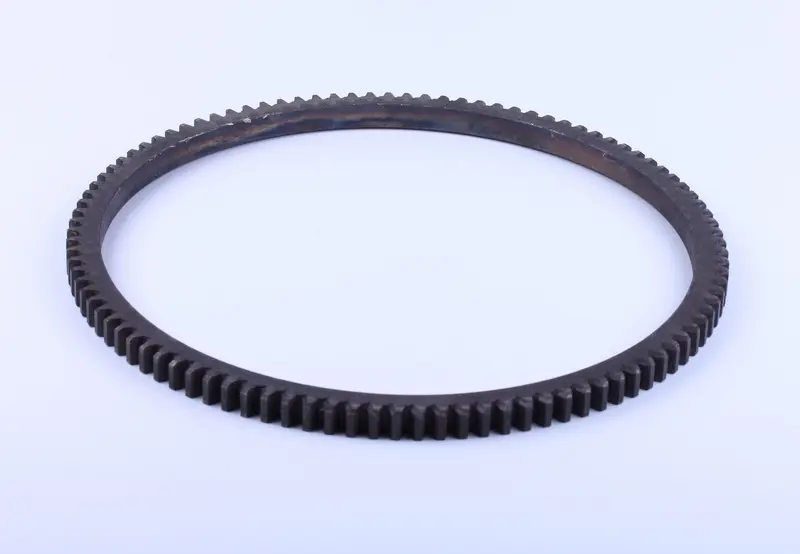

Деталь являє собою кільце з відкритою серединою та зубцями вздовж зовнішнього краю. Внутрішня посадкова поверхня сполучається з маховиком, а зовнішня зубчаста частина взаємодіє із шестернею стартера. Вінець перевіряють на тріщини, відколи, зім’яті краї та значне спрацювання зубців. Оглядати потрібно всю окружність: пошкодження часто охоплюють лише окремі ділянки.

Приводом для огляду можуть бути скрегіт під час запуску, удари при ввімкненні стартера або обертання його привода без прокручування двигуна. За такими ознаками не можна одразу визначити винуватця: несправність можлива і в механізмі привода. Тому стан вінця оцінюють разом зі станом шестерні, що входить із ним у зачеплення. Перекіс або зношені зубці шестерні здатні швидко пошкодити нове кільце.

Як підібрати вінець

Орієнтирами для підбору є позначення Z-101, DL190-12 і Xingtai 120. Далі деталь звіряють зі знятим вінцем за посадковим і зовнішнім діаметрами, шириною кільця, кількістю та профілем зубців. Також порівнюють фаски й форму вхідних крайок зубців, від яких залежить входження шестерні стартера в зачеплення. Однаковий зовнішній діаметр ще не означає, що деталі взаємозамінні.

Посадкові поверхні перед вимірюванням очищають: бруд і задирки заважають правильно визначити розмір. Деформовану ділянку старого вінця не беруть за єдиний зразок. Якщо частина зубців зламана, їхню форму звіряють за цілою ділянкою та документацією на маховик. Помилка в підборі може спричинити шум, заклинювання або швидке спрацювання пари, навіть якщо кільце вдалося посадити на маховик.

На що зважати під час монтажу

Спочатку від’єднують живлення стартера та забезпечують доступ до маховика. Спосіб зняття старого кільця обирають відповідно до конструкції, щоб не пошкодити посадкову поверхню. Після демонтажу її оглядають на тріщини, задири та сліди зміщення вінця. Якщо основа пошкоджена, нова деталь може сісти нерівно або втратити надійну фіксацію.

Порядок установлення й потребу в нагріванні визначають за ремонтною документацією двигуна. Вінець розташовують потрібним боком і встановлюють без перекосу до передбаченого упору. Удари по зубцях можуть зім’яти крайки та ускладнити подальше зачеплення. Після монтажу перевіряють прилягання кільця по всій окружності й правильність його положення на посадковому місці.

Поки є доступ до механізму, оглядають шестерню привода стартера, перевіряють її переміщення та кріплення стартера. Шестерню зі значним спрацюванням за потреби замінюють разом із вінцем, щоб зберегти нові зубці. Після складання перевіряють вільне обертання механізму способом, передбаченим для двигуна, а потім виконують пробний запуск. Якщо чути скрегіт чи удари або механізм заїдає, запуск припиняють і перевіряють посадку та зачеплення.
