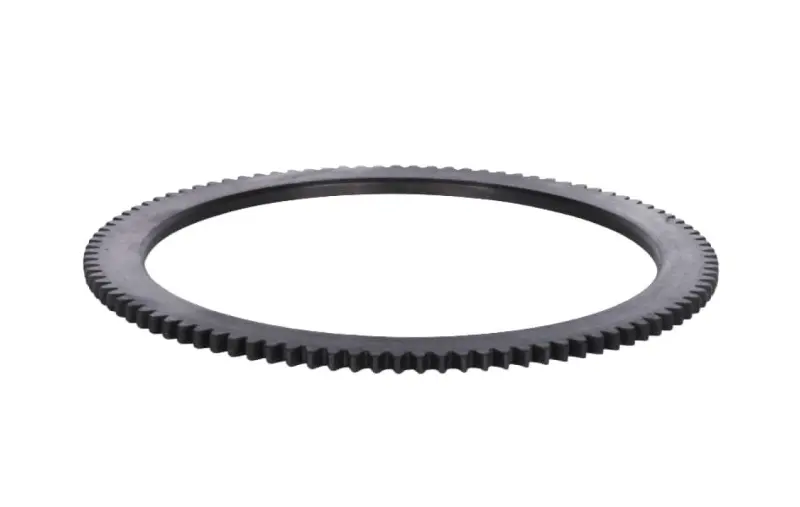

Вінець маховика мотоблока 190F, 99 зубців (Z-99) AMG

Вінець маховика мотоблока 190F з позначенням Z-99 — зубчасте кільце на 99 зубців, через яке стартер обертає маховик під час запуску двигуна. Шестерня стартера зачіплюється із зовнішніми зубцями вінця та передає обертання колінчастому валу. Деталь замінюють, коли пошкоджено зубчасту частину, а сам маховик залишається придатним до роботи. Позначення товару — AMG.

Ознаки зношення

Скрегіт під час запуску, прослизання шестерні та обертання стартера без прокручування двигуна — приводи перевірити стан вінця. На зубцях шукають відколи, зім’яті крайки, тріщини й ділянки зі стертим профілем. Оглядають кільце по всьому колу: окремий пошкоджений сектор може спричиняти перебої лише за певного положення маховика. Через це кілька вдалих запусків поспіль ще не свідчать про справність зубців.

Схожі прояви має й несправний привід стартера, тому разом із вінцем перевіряють його шестерню, її переміщення та кріплення стартера. Перекіс або неповне зачеплення створює ударне навантаження на крайки зубців. Якщо залишити причину без уваги, нове кільце теж швидко пошкодиться. Шестерню зі зношеними чи відбитими зубцями доцільно замінити одночасно з вінцем.

Як підібрати кільце

Позначення Z-99 визначає кількість зубців, однак підбір потребує порівняння й інших параметрів. Зі знятою деталлю звіряють посадковий та зовнішній діаметри, ширину кільця, товщину зубчастої частини і профіль зубців. Окремо перевіряють внутрішню посадкову поверхню та розташування фасок, якщо вони є. Вимірювати варто очищені поверхні, щоб бруд і залишки корозії не спотворювали результат.

Зверніть увагу, як вінець розташований на маховику відносно шестерні стартера. Зубчаста доріжка має опинитися в потрібній площині зачеплення. Навіть за однакової кількості зубців відмінність посадки або профілю може завадити правильній роботі. Надто вільне кільце здатне провертатися, а невідповідний посадковий діаметр ускладнює встановлення й може призвести до пошкодження маховика. Зміщення вінця спричиняє шум, удари та швидке спрацювання зубців.

Що врахувати під час заміни

Двигун зупиняють, унеможливлюють випадковий запуск і від’єднують акумулятор. Після відкриття доступу маховик знімають відповідним інструментом у послідовності, передбаченій для двигуна. Спосіб зняття старого вінця обирають за конструкцією його посадки. Не варто збивати кільце грубими ударами, спираючись на зубці або край маховика: так можна пошкодити основу, яка має залишитися придатною для нового вінця.

Посадкове місце очищають та оглядають на наявність тріщин, задирок і слідів провертання. Нове кільце встановлюють у правильному напрямку, контролюючи рівномірність посадки по колу. Якщо для цього з’єднання потрібен нагрів, режим визначають за ремонтною документацією двигуна. Після охолодження перевіряють прилягання вінця та відсутність перекосу; пошкоджена посадкова поверхня потребує оцінки ще до складання.

Після складання перевіряють, чи немає зачіпання за сусідні деталі та чи правильно шестерня стартера входить у зачеплення. Перший запуск допомагає виявити сторонній шум, але не замінює перевірку посадки. Якщо чути скрегіт або удари, запуск припиняють і з’ясовують причину: повторні спроби можуть зіпсувати зубці щойно встановленого вінця.
