Стакан стартера мотоблока 178F (6Hp) старого зразка AMG

Стакан стартера мотоблока 178F (6Hp) старого зразка передає зусилля від ручного стартера на двигун під час запуску. Коли тягнуть шнур, зачепи стартера зчіплюються зі стаканом і прокручують двигун. Після запуску вони мають вийти із зачеплення, щоб мотор не обертав механізм ручного стартера. Заміну стакана виконують, якщо пошкоджений корпус або зношені краї в місцях контакту заважають нормальному захопленню.

Будова стакана

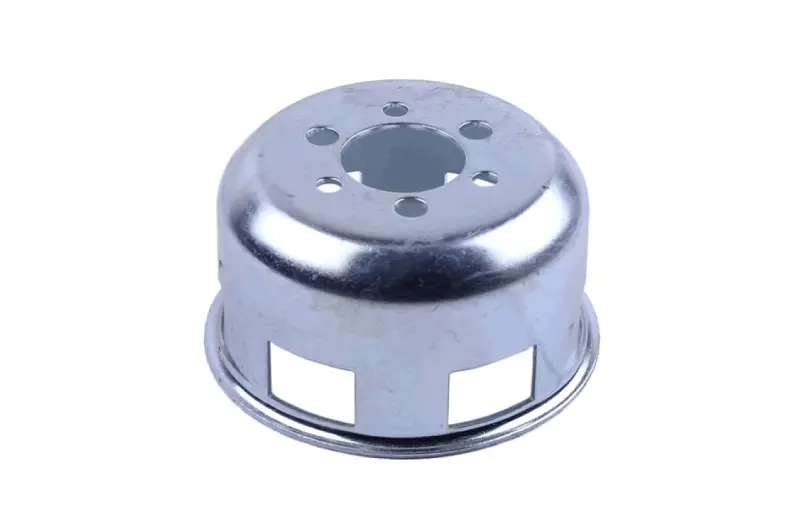

Корпус має форму чаші з центральним отвором і круглими отворами навколо нього. У бічній стінці є прямокутні вікна, а вздовж нижнього краю — виступний обідок. Для встановлення мають значення глибина чаші, форма посадкової частини та розташування вікон відносно зачепів. Виконання старого зразка слід порівнювати зі знятим стаканом: позначення двигуна саме по собі не дає змоги перевірити всі особливості посадки.

Ознаки пошкодження

Якщо шнур витягується ривками, стартер прослизає або чути удари під час захоплення, перевірте поверхні стакана, з якими працюють зачепи. Причиною заміни можуть бути тріщини, зім'яті чи заокруглені краї вікон, деформація чаші та розбиті отвори кріплення. Погнутий корпус здатен змістити зону контакту й спричинити нерівномірне зачеплення. Водночас прослизання буває наслідком несправності самих зачепів, тож оглядати потрібно обидві частини механізму.

Як перевірити відповідність

Порівняйте зовнішній діаметр і висоту стакана, розмір центрального отвору, кількість та розміщення інших отворів. Зверніть увагу на ширину й положення бічних вікон, профіль обідка та відстань від посадкової площини до місця захоплення. Найзручніше звіряти ці параметри на демонтованій деталі. Якщо старий стакан деформований, додатково перевірте посадкове місце та положення зачепів: вимірювання погнутого корпусу може дати хибний орієнтир.

Невідповідна висота чаші змінює глибину входження зачепів. За неповного захоплення навантаження припадає на край, з'являються удари та прискорений знос. Зміщені отвори не дозволяють закріпити стакан рівно, а перекіс може спричинити тертя об сусідні деталі. Не намагайтеся виправити невідповідність сильнішим затягуванням кріплення чи розточуванням отворів: правильне встановлення починається зі збігу геометрії.

Заміна та контроль роботи

Двигун має бути зупинений і захищений від випадкового запуску. Зніміть ручний стартер, зафіксуйте порядок розташування кріплення та проміжних деталей, після чого демонтуйте стакан. Посадкову поверхню очистьте від забруднень і перевірте на пошкодження. Нову деталь установлюють без перекосу, з дотриманням вимог до кріплення конкретного двигуна. Після затягування перевірте, чи немає хитання та контакту з нерухомими частинами поруч.

Під час заміни огляньте зачепи стартера, їхні осі та пружини повернення. Зношені зачепи можуть пошкодити краї нового стакана, тому за потреби їх також замінюють. Зібравши механізм, обережно потягніть шнур і перевірте, чи відбувається захоплення без прослизання, а повернення — без заїдання. Скрегіт, удари або заклинювання є приводом припинити перевірку та знову оглянути посадку стакана й рух зачепів.
