Стартер ручний у зборі для мотоблока та бензогенератора 168F/170F, D-170mm, AMG-4

Ручний стартер у зборі для мотоблока та бензогенератора з двигуном 168F/170F, позначеним потужністю 6,5/7 к. с. Запускає двигун завдяки зусиллю, яке людина прикладає до рукоятки. Коли шнур витягується, механізм зачеплення передає обертання на двигун. У назві збережено позначення розміру D-170mm та маркер AMG-4.

Будова стартера

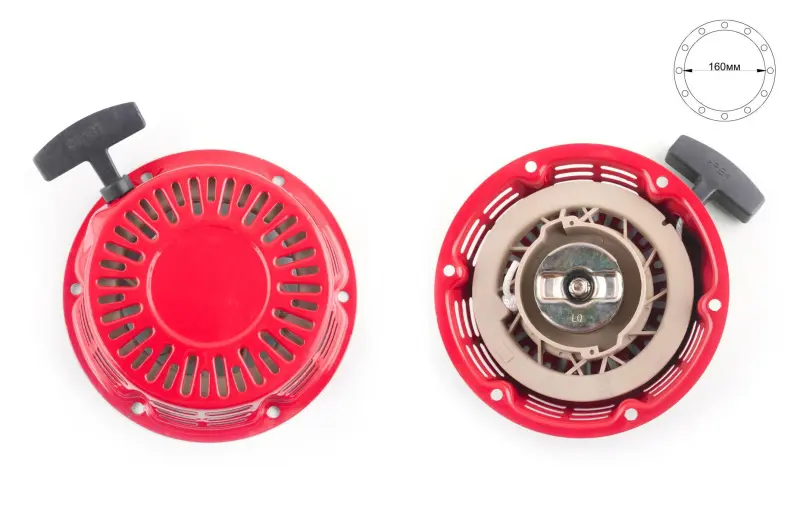

Круглий червоний кожух має вентиляційні прорізи й отвори для кріплення по краю. Для витягування шнура передбачена чорна Т-подібна рукоятка. Усередині розташований шків із механізмом зачеплення. Після робочого ходу поворотний механізм намотує шнур назад на шків. Рукоятку варто притримувати під час повернення, щоб вона не била по кожуху.

Стартер у зборі використовують, коли доцільно замінити весь механізм запуску: наприклад, разом зі шнуром пошкоджено шків, пружину або корпус. Огляньте також ділянки навколо кріпильних отворів. Тріщини та деформація в цих місцях заважають рівно встановити кожух і втримати правильне положення зачеплення.

Ознаки несправності

На зношення вказують шнур, який не змотується повністю, ривки під час повернення рукоятки, скрегіт або прокручування стартера без обертання двигуна. Розпушення та обірвані волокна шнура — привід перевірити його стан, поки він не порвався під час запуску. Серед типових причин заміни також пошкодження шківа, несправність поворотної пружини та зношення деталей зачеплення.

Різке блокування шнура чи надмірний опір не завжди означають поломку самого стартера. Спочатку з'ясовують, чи може двигун вільно провертатися та чи не заклинює відповідна частина механізму. Спроба подолати опір сильнішим ривком може пошкодити шнур і зачеплення, а встановлення нового стартера не усуне причину такого навантаження.

Як перевірити відповідність

Зіставте зі знятою деталлю зовнішній діаметр і глибину кожуха, кількість кріпильних отворів та відстані між ними. Позначення D-170mm враховуйте разом із вимірами старого стартера. Отвори мають збігатися без зміщення, а внутрішній механізм — уміщуватися без контакту із сусідніми деталями. Збіг лише одного розміру не забезпечує правильного встановлення.

Перевірте форму й виступ механізму зачеплення та його відповідність чашці на двигуні. Зверніть увагу на напрямок виходу шнура: після монтажу рукоятка має бути доступною, а шнур не повинен тертися об раму чи облицювання. Якщо зачеплення не підходить, стартер може прослизати або заклинювати навіть за повного збігу кріплень.

Заміна та перша перевірка

Монтаж виконують на зупиненому двигуні, що охолов, унеможлививши випадковий запуск. Після зняття старого стартера очистьте поверхню прилягання, перевірте чашку зачеплення, стан кріплень і різьби. Зношену або пошкоджену чашку, як і непридатні кріпильні деталі, замінюють за результатами огляду.

Прикладіть кожух рівно, наживіть кріплення та затягуйте їх поступово й рівномірно, дотримуючись вимог виробника двигуна. Не підтягуйте болтами кожух, якщо отвори не збігаються. Плавним рухом рукоятки перевірте зачеплення та змотування шнура. Він має повертатися без заїдань. Якщо з'являється скрегіт, прослизання чи неповне повернення, усуньте причину перед запуском двигуна.
