Вал первинний додаткової КПП Xingtai Z-6/19 L-165mm AMG

Первинний вал додаткової КПП Xingtai Z-6/19 L-165mm AMG передає обертання на шестерні коробки та бере участь у передаванні крутного моменту через трансмісію. Його замінюють у разі пошкодження зубців, спрацювання шліців або посадкових поверхонь, коли з’єднання вже не забезпечують належної роботи механізму. Позначення L-165mm означає довжину 165 мм. Для добору також потрібно зіставити форму вала та розміри деталей, з якими він з’єднується.

Як влаштований вал

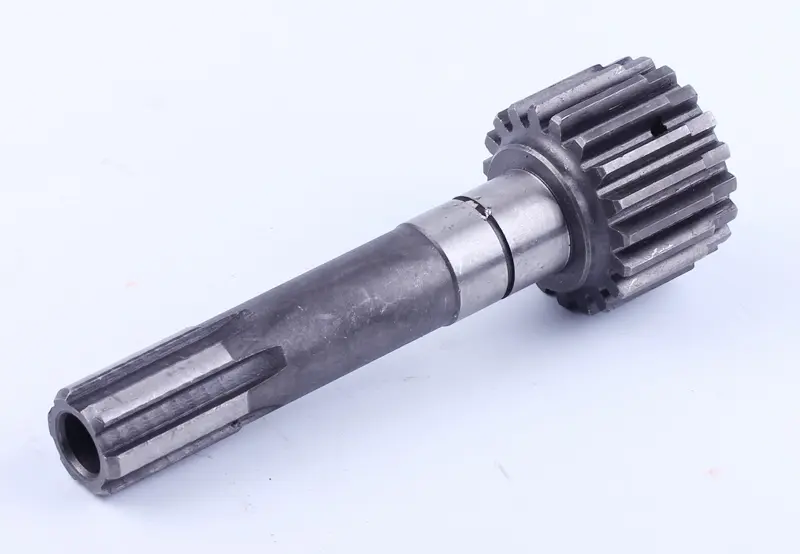

З одного боку розташована прямозуба шестерня, з іншого — зовнішні поздовжні шліци. Між ними є циліндричні ділянки різного діаметра з уступами та кільцевою канавкою. Через шліцьове з’єднання обертання передається між сполученими деталями, а зубчастий вінець працює в зачепленні з парною шестернею. Під час оцінювання стану вала перевіряють усі ці поверхні: цілий вінець не усуває люфту в зношеній посадці, а справні шліци не виправляють пошкоджених зубців.

Ознаки несправності

Гул, стукіт під навантаженням, збільшений люфт і металеві частинки в оливі є приводом перевірити коробку. За самим звуком визначити несправність вала не можна, адже подібні прояви мають пошкоджені підшипники та інші шестерні. Після розбирання оглядають робочі поверхні зубців, бічні грані шліців і місця посадки. Тріщини, відколи, викришування, глибокі задири та помітне спрацювання потребують оцінювання до складання. Зношування прискорюють нестача мастила, забруднена олива, перевантаження й робота з несправними опорами.

Добір за знятою деталлю

Зіставте вал зі старою деталлю та конструкцією конкретної коробки. Крім довжини 165 мм і позначення Z-6/19, перевірте кількість та профіль зубців, параметри шліців, діаметри посадкових ділянок і відстані між уступами. Зверніть увагу на ширину й положення шестерні, розташування канавок і форму торців. Збіг загальної довжини не забезпечує правильного розміщення в корпусі та потрібного контакту зубців.

Вимірюючи старий вал, орієнтуйтеся на ділянки без значного спрацювання: зношена поверхня може показати менший розмір. Шліци мають збігатися за профілем і розмірами, а вінець — відповідати парній шестерні. Невідповідні посадки спричиняють люфт або надмірний натяг. Якщо шестерня зміщена відносно потрібного положення, контакт зубців порушується; наслідками можуть бути шум, нагрівання та прискорене зношування деталей коробки.

Що перевірити під час заміни

Розбираючи коробку, зберігайте послідовність дистанційних деталей і фіксаторів, позначайте орієнтацію знятих елементів. Перед установленням очистьте посадкові місця й огляньте підшипники, парну шестерню, відповідну шліцьову деталь та засоби осьової фіксації. Зношені підшипники й пошкоджені фіксатори замінюють разом із валом. Якщо для доступу знімали ущільнення, перевіряють і їхній стан. Новий вал у спрацьованих опорах не усуне причину люфту.

Під час запресовування зусилля передають через відповідну оправку на потрібну посадкову частину, уникаючи навантаження на зубці та тіла кочення підшипника. Після складання перевіряють осьову фіксацію, передбачені зазори та вільне обертання механізму вручну. Якщо є заїдання або надмірний опір, причину з’ясовують до запуску. Змащування й регулювання виконують відповідно до вимог конкретної коробки.
