Вал первичный дополнительной КПП Xingtai Z-6/19 L-165mm AMG

Первичный вал дополнительной КПП Xingtai Z-6/19 L-165mm AMG передаёт вращение на шестерни коробки и участвует в передаче крутящего момента через трансмиссию. Его заменяют при повреждении зубьев, износе шлицев или посадочных поверхностей, когда соединения уже не обеспечивают правильную работу механизма. Обозначение L-165mm указывает длину 165 мм; при подборе также нужно учитывать геометрию вала и сопряжённых деталей.

Конструкция и работа

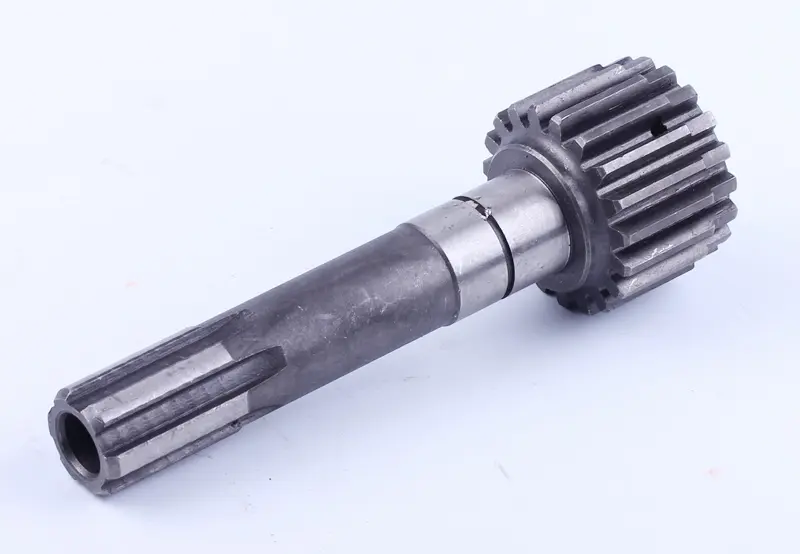

На одном конце вала расположена прямозубая шестерня, на другом — наружные продольные шлицы. Между ними находятся цилиндрические участки разного диаметра с переходами и кольцевой канавкой. Шлицевое соединение передаёт вращение между сопряжёнными деталями, а зубчатый венец работает в зацеплении с ответной шестернёй. Состояние каждой из этих поверхностей влияет на работу коробки: исправные зубья не компенсируют разбитую посадку, а плотное соединение по шлицам — повреждённый венец.

Когда требуется замена

Поводом для разборки и проверки могут стать посторонний гул, стук под нагрузкой, увеличенный люфт и металлические частицы в масле. Эти признаки сами по себе не доказывают неисправность вала: похожие симптомы дают подшипники и другие шестерни коробки. После снятия осматривают боковые поверхности шлицев, рабочие грани зубьев и цилиндрические посадки. Сколы, трещины, выкрашивание, глубокие задиры и заметная выработка требуют оценки перед дальнейшей сборкой. Износ часто ускоряют недостаток смазки, загрязнение масла, перегрузки и работа с повреждёнными опорами.

Что сверить при подборе

Сравнивайте новую деталь со снятым валом и устройством конкретной коробки. Помимо длины 165 мм и обозначения Z-6/19, проверьте число и профиль зубьев, параметры шлицев, диаметры посадок и расстояния между уступами. Отдельно сопоставьте ширину и расположение шестерни, положение канавок и форму торцов. Одинаковая общая длина ещё не означает, что вал встанет в корпус и обеспечит правильное зацепление.

У снятой детали измеряйте сохранившиеся участки: изношенная поверхность может дать заниженный размер. Шлицы должны совпадать по профилю и размерам, а зубчатый венец — соответствовать ответной шестерне. Попытка установить вал с неподходящими посадками приводит к люфту либо чрезмерному натягу. Смещение венца нарушает контакт зубьев и способно вызвать шум, нагрев и ускоренный износ сопряжённых деталей.

Установка и соседние детали

При разборке сохраняют порядок дистанционных деталей и фиксаторов, отмечают ориентацию снятых элементов. Перед сборкой очищают посадочные места и проверяют подшипники, ответную шестерню, шлицевую пару и детали осевой фиксации. Изношенные подшипники и повреждённые фиксаторы заменяют вместе с валом; если при разборке затронуты уплотнения, оценивают и их состояние. Установка нового вала в разбитые опоры не устраняет причину люфта.

При запрессовке усилие прикладывают через подходящую оправку к нужной посадочной части, не через зубья и не через тела качения подшипника. После установки проверяют осевую фиксацию, предусмотренные зазоры и свободное вращение механизма вручную. Заедание или необычно тугой ход требуют проверки сборки до запуска. Смазку и регулировки выполняют по требованиям конкретной коробки.
