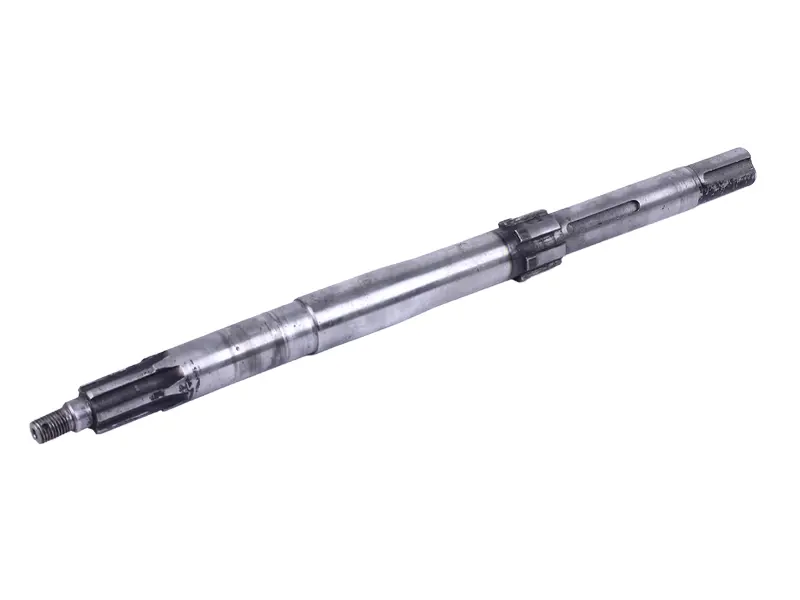

Вал первичный сцепления мототрактора L-545 мм, шлицевой

Вал первичный сцепления мототрактора L-545 мм

Длинный шлицевой вал узла сцепления мототрактора передаёт крутящий момент от двигателя дальше в трансмиссию. Общая длина 545 мм заметно больше, чем у коротких валов мотоблочного типа, поэтому деталь рассчитана на машины с разнесённой компоновкой, где маховик с корзиной сцепления и коробка передач стоят на удалении друг от друга, а вал проходит через весь этот промежуток.

Что делает эта деталь в машине

Ведомый диск сцепления садится на шлицы вала и свободно перемещается по ним вдоль оси. Когда тракторист выжимает педаль, диск отходит от маховика и поток момента прерывается; при отпускании педали диск снова прижимается, и вращение уходит на коробку передач. По вращению вал всё это время жёстко связан с трансмиссией. Именно поэтому от состояния шлицев зависит, включается ли сцепление плавно, не дёргает ли машину при трогании и не подклинивает ли диск в промежуточном положении.

Конструкция

Деталь выточена из цельной стальной заготовки и имеет ступенчатый профиль: диаметр меняется по длине под посадку опор и ответных деталей. На обоих концах нарезаны шлицевые участки, один из торцов дополнительно заканчивается резьбовым хвостовиком под затяжку гайкой. По телу вала выполнены проточки под фиксирующие кольца и чистовые посадочные пояски.

• Общая длина — 545 мм.
• Шлицевые участки на обоих концах вала.
• Резьбовой хвостовик на одном из торцов под гайку.
• Ступенчатое тело с проточками под фиксирующие кольца.
• Стальное исполнение с обработанными посадочными поясками под опоры.

Когда приходит время замены

Первичный вал сцепления работает под переменной нагрузкой и изнашивается в первую очередь по шлицам. Ставить новый есть смысл, если появились такие признаки:

• смятые, скруглённые или выкрошенные зубья шлицев, из-за которых диск сидит с люфтом;
• заметное биение и вибрация, которая пропадает при выжатой педали;
• задиры и выработка на посадочных поясках под опоры;
• сорванная или вытянутая резьба на хвостовике;
• изгиб вала после удара, клина трансмиссии или неаккуратной запрессовки.

Как подобрать под свою машину

Самый надёжный способ не ошибиться — снять старый вал и сверить его напрямую с новым по всем ключевым размерам:

• общая длина: 545 мм — это конкретный типоразмер, а не универсальная величина, и она должна совпасть с вашей;
• число и профиль шлицев на каждом конце — у разных серий они отличаются;
• диаметры посадочных поясков и их расположение по длине вала;
• положение проточек под фиксирующие кольца относительно торцов;
• резьба хвостовика и гайка, которой он затягивался.

Установка

Работать удобнее с разъединённой полурамой или снятым корпусом коробки передач, когда есть свободный доступ к обоим торцам. Опоры сажают без перекоса и без ударов по шлицам, шлицевую часть под ведомым диском смазывают тонким слоем, фиксирующие кольца заводят в свои проточки полностью, а гайку на хвостовике затягивают и контрят штатным способом. После сборки вал проворачивают вручную: он должен идти ровно, без закусывания и осевого стука.

Замена вала — подходящий момент, чтобы заодно осмотреть ведомый диск, опоры и уплотнения: детали работают в одной связке, и ставить новый вал к изношенному комплекту невыгодно. Точно подобранная по размерам деталь возвращает сцеплению чёткое включение и убирает рывки при трогании и переключении передач.
