Пружина вала задней передачи КПП Mini для мотоблока 178F/186F

Пружина вала задней передачи КПП Mini

Небольшая стальная деталь, от которой напрямую зависит, чётко ли включается задний ход на тяжёлом мотоблоке или мототракторе с шестерёнчатой коробкой типа Mini. Пружина работает на валу задней передачи: создаёт постоянное усилие, возвращает механизм в исходное положение после того, как оператор отпускает рычаг, и не даёт передаче самопроизвольно менять положение из-за вибрации.

Для какой техники

Позиция относится к коробке передач шестерёнчатого типа Mini, которую ставят на мотоблоки и мототракторы с одноцилиндровыми двигателями 178F и 186F воздушного охлаждения. Это распространённая связка на технике среднего и тяжёлого класса, поэтому деталь подходит сразу к целому семейству машин разных торговых марок, собранных на одинаковой коробке. Если ваш агрегат построен на этом редукторе, пружина становится на штатное место без доработки корпуса и без подгонки соседних деталей.

Конструкция

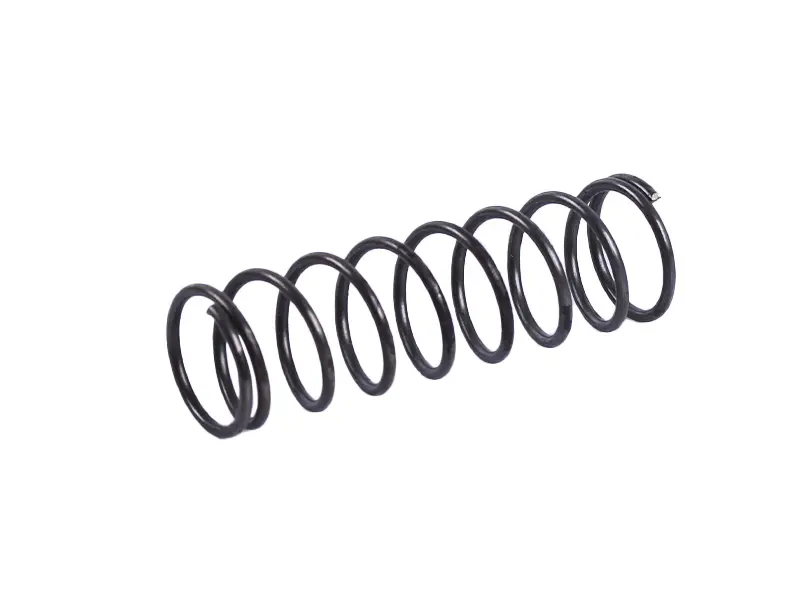

Это витая цилиндрическая пружина сжатия из пружинной стальной проволоки круглого сечения. Витки идут с равным шагом и одинаковым наружным диаметром по всей длине, крайние витки поджаты — такая форма даёт ровную опору по торцам и предсказуемое усилие на всём ходе сжатия. Поверхность имеет тёмное защитное покрытие, которое сдерживает появление коррозии в масляной среде картера.

Когда пружину меняют

• задний ход включается вяло, с задержкой или требует повышенного усилия на рычаге;
• передача выбивает под нагрузкой или самопроизвольно выключается на неровностях;
• механизм не возвращается в нейтраль после отпускания рычага;
• при разборке коробки на витках заметны следы усталости: просадка по длине, потёртости, изменённая геометрия;
• пружина лопнула, и вместе с заменой нужно убрать обломки из картера.

Новую пружину имеет смысл поставить и заранее — при плановой переборке коробки, замене шестерни или вала задней передачи, ремонте вилок и смене масла. Стоит она немного, а повторно вскрывать редуктор из-за просевшей пружины куда дороже по потраченному времени.

Подбор и установка

Перед покупкой сверьте тип коробки: деталь предназначена именно для шестерёнчатого редуктора Mini, а не для ремённых или цепных вариантов трансмиссии. Снятую пружину полезно приложить к новой и сравнить длину в свободном состоянии, наружный диаметр и толщину проволоки — если старая заметно короче, она уже потеряла упругость, и это подтверждает причину нечёткого включения.

Устанавливают деталь при снятой крышке вала задней передачи. Посадочное гнездо предварительно промывают от старого масла и металлической взвеси, проверяют, свободно ли ходит вал, и только затем ставят пружину, не допуская перекоса витков. После сборки редуктор заполняют трансмиссионным маслом до нужного уровня и проверяют включение заднего хода сначала на заглушённом двигателе, а потом на малых оборотах.

Такую пружину разумно держать в ремонтном наборе вместе с прокладками и сальниками коробки: она относится к деталям, которые изнашиваются постепенно и обычно напоминают о себе именно тогда, когда техника нужна в работе.
