Переходник привода насоса гидравлики для мототрактора

Переходник привода насоса гидравлики для мототрактора

Через эту деталь вращение доходит от привода мототрактора до вала гидронасоса, который создаёт давление в системе навески. Пока соединение плотное, гидравлика уверенно поднимает и удерживает плуг, ковш или прицепное устройство. Как только посадочные поверхности разбиваются, насос начинает получать привод с проскоками, а навеска поднимается рывками или останавливается на середине хода.

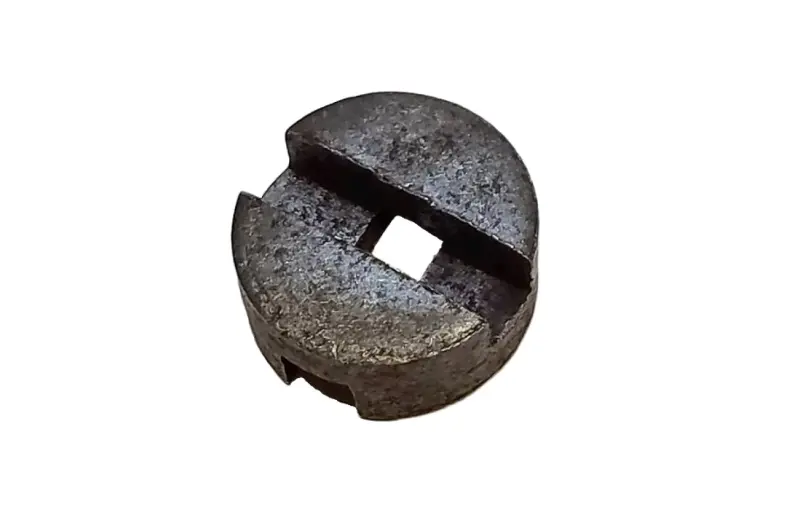

Конструкция простая и ремонтопригодная: цельнометаллический корпус в виде короткого цилиндра, сквозное квадратное отверстие по центру и поперечный паз, прорезанный через весь торец. Квадрат надевается на квадратный хвостовик, паз принимает ответный поводок привода. Соединение получается замковым — крутящий момент передаётся формой деталей, без шпонок, штифтов и резьбового крепежа. Такая схема делает переходник расходной частью привода: при перекосе или подклинивании насоса срабатывается он, а вал привода и корпус насоса остаются целыми.

Когда деталь пора менять

Износ проявляется задолго до полного отказа, и характерные признаки заметны уже при снятии:

• навеска поднимается рывками или не поднимается вовсе, хотя уровень масла в баке в норме;
• из зоны привода слышны щелчки и стук под нагрузкой;
• грани квадратного отверстия скруглены и «зализаны», деталь проворачивается на хвостовике;
• кромки паза смяты, поводок ходит в пазу с заметным люфтом;
• на корпусе появились трещина или скол — в этом случае деталь меняют сразу, независимо от состояния граней.

Как подобрать замену

Ориентируйтесь на посадочные размеры, а не на название модели техники: у мототракторов одного класса привод насоса устроен похоже, но размеры отличаются.

• сторона квадратного отверстия и его глубина — измерьте хвостовик вала или снятую деталь;
• ширина и глубина поперечного паза — поводок должен входить плотно, без люфта и без закусывания;
• наружный диаметр и высота корпуса — деталь должна свободно становиться в своё гнездо и не упираться в соседние поверхности;
• состояние ответных частей: разбитый хвостовик или смятый поводок быстро испортят и новый переходник.

Преимущества

• Момент передаётся формой соединения: квадрат и паз держат нагрузку без шпонок и резьбового крепежа, поэтому в приводе нет мелких деталей, которые могут ослабнуть и выпасть при вибрации.
• Цельнометаллический корпус небольшой высоты спокойно переносит ударную нагрузку в момент включения насоса и не требует подгонки при сборке.
• Ремонт ограничивается одной позицией: при выработке меняют переходник, а вал привода и гидронасос остаются на технике.

Перед установкой очистите гнездо и хвостовик от старой смазки и металлической пыли, осмотрите ответный поводок и при необходимости замените его вместе с переходником. Сборка идёт без подгонки: квадрат надевается на хвостовик, паз совмещается с поводком, после сборки вал должен проворачиваться без заеданий. Первый подъём навески сделайте на малых оборотах, чтобы убедиться, что привод работает ровно и без стука.
