Первинний вал КПП Foton 354/404 Z-18/Z-26 AMG

Первинний вал КПП Foton 354/404 Z-18/Z-26 AMG передає обертання від зчеплення до коробки передач. Через вали та зубчасті зачеплення коробки крутний момент передається далі по трансмісії. Під час ремонту важливий стан як шліців, так і посадкових поверхонь вала: якщо вони зношені, самі лише нові підшипники не відновлять точність з'єднань.

Будова та призначення

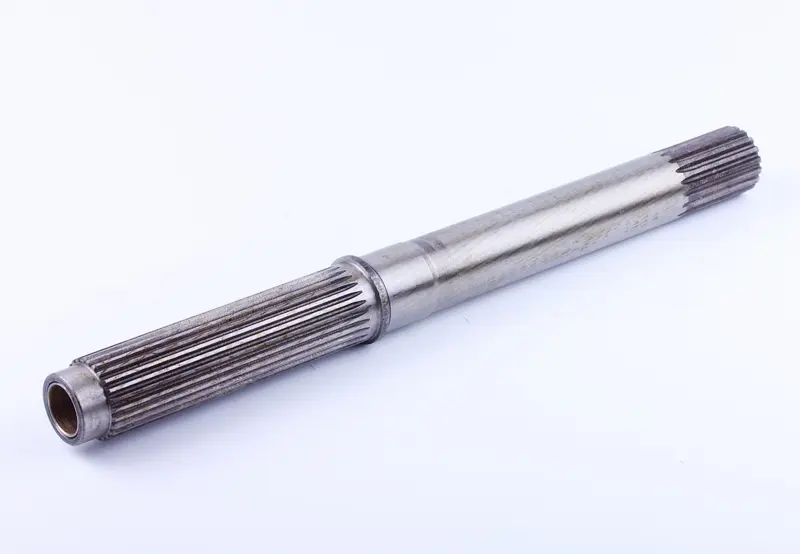

Вал має видовжену ступінчасту форму, поздовжні шліци на обох кінцях і гладку середню частину. Шліцьові ділянки різні за довжиною, біля довшої є кільцевий уступ. З цього ж боку в торці виконано осьовий отвір. Під час підбору враховують усю геометрію: навіть за однакової загальної довжини зміщений уступ може завадити правильному розташуванню деталей у коробці.

У шліцьовому з'єднанні навантаження сприймають бічні поверхні зубців. Стоншення, зминання чи відколи збільшують люфт і порушують рівномірний розподіл зусилля. На гладких посадкових ділянках перевіряють, чи немає задирок, виробітку та слідів прокручування сполученої деталі. Такі пошкодження впливають на щільність посадки й роботу опор.

Ознаки зношення

Стукіт зі зміною навантаження, незвичний шум з боку коробки, вібрація або надмірний люфт є приводом перевірити вал і його з'єднання. Оскільки подібні прояви мають і несправності сусідніх деталей, причину визначають після розбирання. Підставами для заміни самого вала є тріщини, вигин, пошкоджені шліци та зношені посадки, які вже не забезпечують потрібної точності складання.

Серед типових причин пошкодження — ударні навантаження, робота зі зношеними підшипниками та перекіс під час монтажу. Разом із валом оглядають опори, відповідні шліци сполучених деталей і кріплення, що утримує їх в осьовому напрямку. Зношена відповідна частина з'єднання залишить люфт навіть після встановлення нового вала та прискорить зношування його шліців.

Як перевірити відповідність

Зіставте позначення Z-18/Z-26 зі знятою деталлю та перевірте її розміри. Порівняйте загальну довжину, діаметри й довжини посадкових ділянок, розташування уступів, розміри отвору в торці. Для кожного шліцьового кінця окремо звірте кількість шліців, профіль, зовнішній діаметр і робочу довжину. Назва моделі техніки не замінює перевірку цих параметрів.

Старий вал варто очистити й послідовно порівняти всі ділянки від одного кінця до іншого. Місця з глибоким виробітком або відколами не можуть бути єдиною основою для вимірювання. Невідповідний профіль шліців завадить з'єднати деталі або спричинить люфт, а помилка в розташуванні посадок може створити осьове підтискання після складання.

Заміна та перевірка

Для встановлення потрібне розбирання коробки за порядком, визначеним документацією техніки. Під час демонтажу зберігають послідовність дистанційних і фіксувальних деталей. Посадкові поверхні очищають, підшипники та ущільнення перевіряють, пошкоджені деталі замінюють. Вал має входити без перекосу. Під час запресовування опор зусилля прикладають до відповідного кільця підшипника, не передаючи його через тіла кочення.

Якщо вал не стає на місце, перевіряють посадки та взаємне положення деталей. Удари по шліцах можуть пошкодити їхні краї й ускладнити подальше складання. Після монтажу контролюють вільне обертання, осьове положення та відсутність заклинювання. Першу перевірку роботи коробки проводять без різких навантажень, щоб виявити помилки складання до пошкодження нових поверхонь.
