Первичный вал КПП Foton 354/404 Z-18/Z-26 AMG

Первичный вал КПП Foton 354/404 Z-18/Z-26 AMG предназначен для передачи вращения от сцепления в коробку передач. Через валы и зубчатые зацепления коробки крутящий момент передаётся далее по трансмиссии. При ремонте коробки состояние вала определяет, насколько правильно работают его соединения и опоры: изношенные посадки или повреждённые шлицы нельзя исправить одной заменой подшипников.

Конструкция и работа

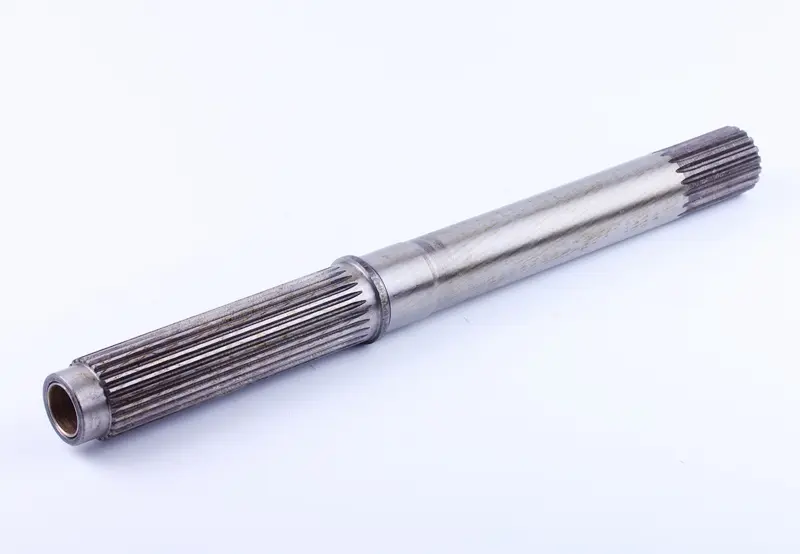

Вал имеет вытянутую ступенчатую форму, продольные шлицы на обоих концах и гладкую центральную часть. Шлицевые участки отличаются длиной, возле длинного участка расположен кольцевой уступ. На торце с этой стороны есть осевое отверстие. Такая геометрия требует точного совпадения с заменяемой деталью: значение имеют не только общая длина, но и расположение переходов между участками.

Шлицевое соединение передаёт усилие через боковые поверхности зубьев. Когда они истончаются или сминаются, в соединении появляется лишний люфт, а нагрузка распределяется неравномерно. Гладкие посадочные поверхности также проверяют: задиры, выработка и следы проворачивания сопряжённой детали могут мешать правильной посадке при сборке.

Когда требуется замена

Поводом для проверки служат стуки при изменении нагрузки, непривычный шум со стороны коробки, вибрация и увеличенный люфт соединений. Эти признаки встречаются и при неисправности соседних деталей, поэтому решение о замене принимают после разборки и осмотра. Сам вал меняют при трещинах, изгибе, повреждении шлицев или износе посадок, который не позволяет собрать соединение с предусмотренной точностью.

К повреждениям могут привести ударные нагрузки, работа с изношенными опорами и перекос при сборке. Вместе с валом стоит проверить подшипники, ответные шлицы и фиксирующие детали. Если сопряжённая деталь уже имеет заметную выработку, новый вал не устранит люфт всего соединения и будет работать с повышенной нагрузкой на отдельные участки.

Что сверить при подборе

Сопоставьте обозначение Z-18/Z-26 и геометрию со снятым валом. Проверьте общую длину, диаметры и длины посадочных участков, положение уступов, размеры торцевого отверстия. На обоих концах отдельно сравните число шлицев, их профиль, наружный диаметр и рабочую длину. Одного совпадения по модели техники недостаточно, если посадочные размеры различаются.

Для проверки удобно очистить старый вал и сравнивать участки последовательно от одного торца к другому. Сильная выработка и сколы искажают измерения, поэтому повреждённые места не используют как единственный ориентир. Ошибка в длине или положении уступа может нарушить осевое расположение деталей, а несовпадение шлицев — помешать сборке либо оставить люфт.

Особенности установки

Замену выполняют с разборкой коробки в порядке, предусмотренном документацией техники. При снятии сохраняют порядок дистанционных и фиксирующих деталей. Перед сборкой очищают сопряжения, осматривают опоры и уплотнения, повреждённые детали заменяют. Вал устанавливают без перекоса; при запрессовке опор усилие передают через соответствующее кольцо подшипника, не нагружая тела качения.

Если деталь не занимает своё место, проверяют совпадение посадок и положение сопряжений, а не забивают её ударами по шлицам. После сборки контролируют свободное вращение, осевое положение и отсутствие заеданий, затем проверяют работу коробки без резкой нагрузки. Это помогает обнаружить ошибку сборки до появления задиров и повторного повреждения соединений.
