Вал первинний КПП/6 мототрактора, довжина 151 мм AMG

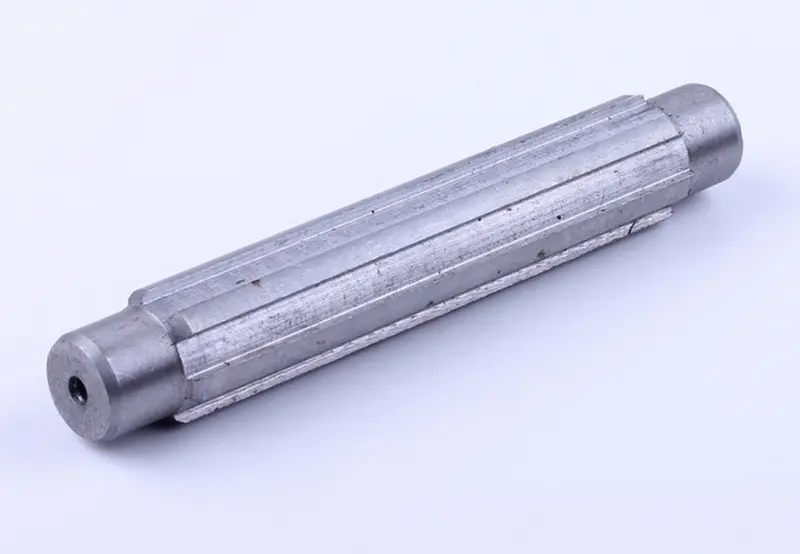

Первинний вал КПП/6 мототрактора приймає обертання від приводу й передає крутний момент далі в коробку передач. Довжина вала — 151 мм, позначення — AMG. Його замінюють під час ремонту трансмісії, коли шліци пошкоджені, посадкові поверхні зношені або сам вал деформований. Справний вал утримує сполучені деталі в належному положенні та передає навантаження без зайвого люфту.

Будова та призначення

Деталь має видовжену форму, поздовжні зовнішні шліци та гладкі циліндричні ділянки на кінцях. Шліци передають обертання через відповідний внутрішній профіль сполученої деталі. Навантаження припадає на їхні бічні поверхні, тому для підбору мають значення форма й розміри профілю. Також потрібно враховувати довжину шліцьової ділянки та розташування переходів між частинами вала.

На зношення шліців можуть вказувати збільшений кутовий люфт, стукіт зі зміною навантаження та ривки в трансмісії. Пошкоджені посадкові поверхні здатні порушити центрування сполучених деталей. Проте самих звуків недостатньо для висновку про заміну: схожі ознаки виникають через несправні підшипники або зношений внутрішній шліцьовий профіль. Причину визначають після розбирання й огляду з'єднання.

Як перевірити відповідність

Порівняйте вал зі знятою деталлю та схемою вашої коробки передач. Позначення КПП/6 враховуйте разом із будовою вала. Однакова загальна довжина 151 мм ще не означає, що деталь стане на місце: потрібен збіг посадок, профілю шліців і розташування окремих ділянок. Невідповідність може завадити складанню або спричинити люфт під навантаженням.

• Зіставте повну довжину, діаметри та довжину гладких ділянок.
• Перевірте кількість і профіль шліців, їхній зовнішній діаметр та довжину шліцьової частини.
• Порівняйте уступи, торці й місця фіксації, передбачені конструкцією.
• Огляньте внутрішні шліци сполученої деталі: якщо вони сильно зношені, новий вал не усуне люфт у з'єднанні.

Огляд і заміна

До розбирання запам'ятайте або зафіксуйте розташування деталей на валу, послідовність дистанційних і стопорних елементів, якщо вони є в цій коробці. Очистьте знятий вал і перевірте, чи немає задирів, викришування шліців, тріщин та слідів прокручування в посадках. Якщо є підозра на вигин, перевірте биття вимірювальним інструментом. Поруч варто оглянути підшипники та сполучені деталі: пошкоджені компоненти замінюють разом із валом, щоб вони не прискорювали його зношення.

Встановлюйте вал за схемою коробки передач, використовуючи відповідні оправки та опору на потрібну поверхню. Не бийте по шліцах і не намагайтеся усунути перекіс затягуванням кріплення. Якщо вал не стає на місце, перевірте чистоту поверхонь, відповідність посадок і послідовність складання. Під час запресовування зусилля не повинно проходити через тіла кочення підшипника.

Після складання перевірте осьову фіксацію та вільне обертання механізму в передбачених положеннях. Заїдання, перекіс або відчутний люфт потрібно усунути до запуску. Вал, підібраний за всіма посадками, має працювати зі сполученими деталями без примусового припасування шліців чи зміни посадкових поверхонь.
