Вал первичный КПП/6 мототрактора, длина 151 мм AMG

Первичный вал КПП/6 мототрактора принимает вращение со стороны привода и передаёт крутящий момент дальше в коробку передач. Длина вала — 151 мм, обозначение — AMG. Деталь нужна при ремонте трансмиссии, если снятый вал имеет повреждённые шлицы, изношенные посадочные поверхности или деформацию. От состояния вала зависит правильное положение сопряжённых деталей и передача нагрузки без лишнего люфта.

Конструкция и работа

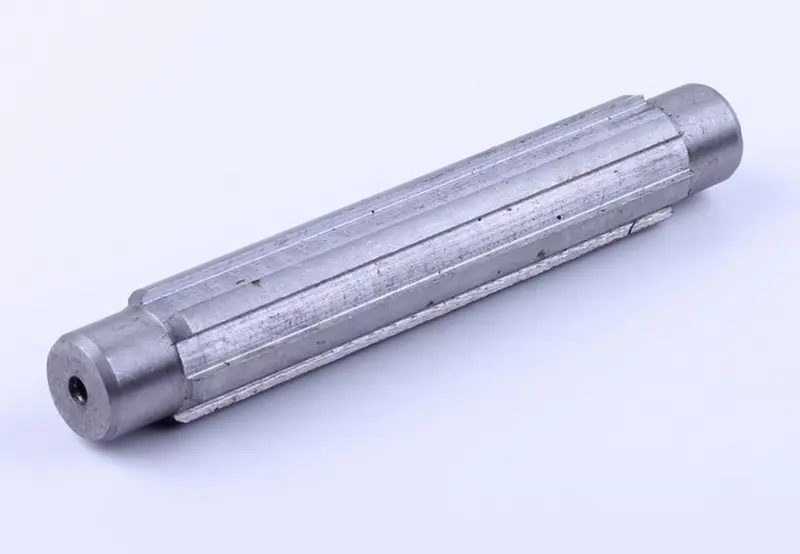

Вал имеет вытянутую форму, продольные наружные шлицы и гладкие цилиндрические участки на концах. Шлицевое соединение передаёт вращение через сопряжённую деталь: выступы должны входить в ответный профиль и работать боковыми поверхностями. Поэтому при подборе важна не только общая длина, но и геометрия шлицевой части, а также расположение переходов между участками вала.

Износ шлицев может сопровождаться увеличенным угловым люфтом, стуком при изменении нагрузки и рывками в трансмиссии. Повреждение посадочных поверхностей способно нарушить центровку сопряжённых деталей. Такие симптомы служат поводом разобрать и проверить соединение: похожие проявления бывают при износе подшипников и ответных шлицев, поэтому менять вал только по характеру шума не стоит.

Что сверить при подборе

Сопоставьте новый вал со снятым и схемой именно вашей коробки передач. Обозначение КПП/6 нужно учитывать вместе с конструкцией детали. Совпадения длины 151 мм недостаточно: вал должен подходить по посадкам, профилю соединения и взаимному расположению всех участков. Ошибка даже в одном из этих параметров может помешать сборке или оставить недопустимый зазор.

• Проверьте полную длину, диаметры и длину гладких участков.
• Сравните количество, профиль и наружный диаметр шлицев, длину шлицевой части.
• Сверьте ступени, торцы и предусмотренные конструкцией места фиксации.
• Проверьте состояние ответного шлицевого соединения: сильный износ сопряжённой детали сохранит люфт после замены вала.

Проверка и установка

Перед разборкой зафиксируйте расположение деталей на валу и порядок установки дистанционных и фиксирующих элементов, если они предусмотрены коробкой. Снятый вал очистите и осмотрите на задиры, выкрашивание шлицев, трещины и следы проворачивания в посадках. При подозрении на изгиб проверьте биение измерительным инструментом. Одновременно осмотрите подшипники и сопряжённые детали; повреждённые компоненты заменяют вместе с валом, чтобы они не ускоряли его износ.

Сборку выполняют по схеме коробки передач, с подходящими оправками и опорой на нужную поверхность. Не забивайте вал ударами по шлицам и не стягивайте перекошенное соединение крепежом. Если деталь не занимает своё место, проверьте посадки, чистоту поверхностей и порядок сборки. Для соединений, требующих запрессовки, усилие прикладывают так, чтобы оно не передавалось через тела качения подшипника.

После установки проверьте осевую фиксацию и свободное вращение механизма в предусмотренных положениях. Заедание, перекос или заметный люфт требуют повторной проверки до запуска. Правильно подобранный вал должен работать с ответными деталями без принудительной подгонки шлицев и изменения посадочных поверхностей.
