Вісь заднього колеса ATV 150/250, 815 мм

Вісь заднього колеса ATV 150/250, 815 мм

Вісь призначена для ремонту задньої частини ходової квадроциклів ATV класу 150/250. Вона утворює спільну лінію кріплення задніх коліс, взаємодіє з опорами, підшипниками та маточинами, а також бере участь у передаванні крутного моменту. Правильна геометрія цієї деталі потрібна для коректного положення коліс, вільного обертання та надійної фіксації суміжних компонентів.

Основні ідентифікаційні параметри позиції — призначення для ATV 150/250 і загальна довжина 815 мм. Позначення за об’ємом двигуна допомагає звузити пошук, проте не підтверджує встановлення на кожен квадроцикл відповідного класу. Виробники використовують різні маточини, підшипникові опори, різьби та шліцьові з’єднання, тому вісь добирають за фактичною будовою конкретної модифікації.

Що перевірити під час добору

• Загальну довжину. Значення 815 мм потрібно зіставити з розміром демонтованої деталі від одного крайнього торця до іншого, застосовуючи однаковий спосіб вимірювання.
• Ступінчастий профіль. Порівняйте діаметри й довжину всіх посадкових зон, розташування буртиків і відстані між переходами діаметра.
• Шліцьові ділянки. Мають збігатися їх кількість, діаметр, довжина, число шліців і профіль зчеплення з маточинами та тримачами.
• Різьбові з’єднання. Перевірте діаметр, крок, довжину різьби та розташування гайок. Подібна зовнішня форма не компенсує відмінність різьбових параметрів.
• Посадки під опори. Діаметри зон, що взаємодіють із підшипниками та корпусом задньої осі, повинні відповідати встановленим компонентам без зайвого проміжку або надмірного натягу.

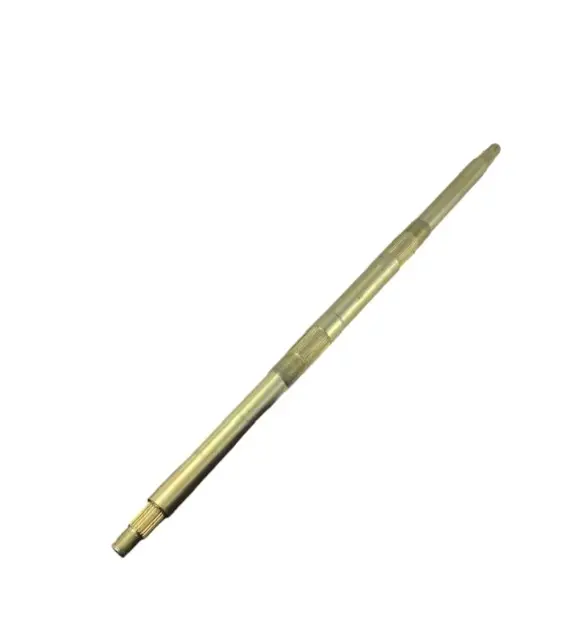

Конструкція має видовжену ступінчасту форму, кілька оброблених посадкових зон і різьбову ділянку на кінці. Взаємне розташування цих зон так само суттєве, як загальна довжина. Вісь на 815 мм не варто вибирати лише за позначенням ATV 150/250: перед замовленням потрібне повне розмірне порівняння зі знятою деталлю.

Коли потрібна заміна

Перевірити вісь слід після сильного удару колесом, деформації задньої частини ходової або появи помітного биття. Підставою для заміни також є пошкоджена різьба, зношені шліци, вироблення на посадках підшипників чи люфт, який не усувається обслуговуванням кріплень. Одночасно оглядають маточини, підшипники, корпус опори, гайки й тримачі навісних деталей: встановлення нової осі не усуне зношення суміжних компонентів.

Установлення та контроль

Перед розбиранням квадроцикл надійно фіксують, а втулки, шайби, гайки й тримачі розкладають у порядку зняття. Посадкові поверхні очищають і перевіряють на задири. Під час монтажу не можна передавати ударне навантаження безпосередньо на різьбу або край шліців. Кріплення затягують із моментом, визначеним виробником конкретного квадроцикла: універсального значення для всіх ATV 150/250 немає.

• Після складання перевірте вільне обертання задньої осі без заїдань і помітного радіального биття.
• Переконайтеся у відсутності зайвого осьового переміщення та в надійній фіксації маточин.
• Якщо під час ремонту знімали тримачі зірки або гальмівного диска, відновіть положення приводу й гальмівних компонентів за документацією техніки.
• Після короткої контрольної поїздки повторно перевірте кріплення, люфт і рівномірність обертання.

Ця вісь підходить для ремонту ATV 150/250 лише за повного збігу геометрії. Найнадійніший спосіб вибору — зіставити довжину 815 мм, усі діаметри, шліци, різьби та відстані між посадковими зонами зі старою віссю й технічними даними квадроцикла.
