Блок кнопок керма правий CB 125/150 AMG

Правий блок кнопок керма CB 125/150 AMG

Комбінований перемикач призначений для встановлення з правого боку керма мотоциклів сімейства CB 125/150. Він поєднує часто використовувані органи керування двигуном та освітленням в одному корпусі поруч із правою ручкою. Таке розташування дає змогу запускати й зупиняти двигун, а також обирати режим світла, не переносячи руку на окрему панель.

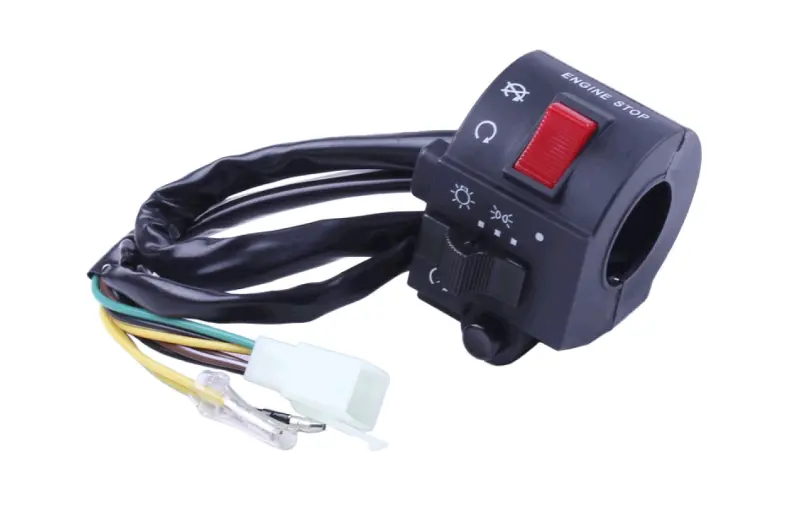

На корпусі розміщені червоний перемикач ENGINE STOP, кнопка електростартера та повзунковий перемикач світла зі зрозумілими піктограмами. Червоний перемикач переводить систему керування двигуном між режимами зупинки та роботи, а кнопка стартера подає команду на запуск. Перемикач світла використовується для вибору передбачених мотоциклом режимів освітлення. Конкретна дія кожного положення залежить від штатної схеми проводки певної версії CB.

Конструкція та підключення

Чорний корпус охоплює праву частину керма та фіксується кріпленням. Від блока відходить зібраний джгут проводів: на його кінці передбачені білий багатоконтактний роз'єм і окремі контактні виводи. Така конфігурація потребує точного збігу з проводкою мотоцикла. Однаковий зовнішній вигляд корпусу ще не означає однакове розташування контактів, тому підключення слід порівняти зі знятою деталлю до початку монтажу.

Що перевірити під час вибору

• Бік встановлення: ця версія розрахована на правий бік керма, поруч із ручкою газу.
• Виконання старого блока: набір і розташування кнопок мають відповідати потрібним функціям — зупинці двигуна, електростартеру та керуванню світлом.
• Роз'єми: порівняйте форму білої колодки, кількість контактних гнізд і тип окремих виводів.
• Розташування контактів: зіставте призначення та колір проводів за схемою мотоцикла; сам збіг кольорів не замінює перевірку контактів.
• Посадку на кермо: перевірте діаметр місця встановлення, положення кріплення та вільне розміщення біля корпусу ручки газу.
• Версію мотоцикла: позначення CB 125/150 охоплює різні виконання, тому рік, модифікацію та штатну проводку потрібно враховувати разом.

Коли потрібна заміна

Новий блок установлюють у разі тріщин або пошкодження корпусу, заїдання органів керування, періодичного зникнення контакту, відмови кнопки стартера чи нестабільної роботи вимикача двигуна та перемикача світла. Перед заміною варто перевірити стан відповідної колодки й проводки мотоцикла: забруднений, окиснений або послаблений контакт може спричиняти ті самі ознаки, що й несправний перемикач.

Рекомендації зі встановлення

Монтаж виконують із вимкненим запалюванням та від'єднаною акумуляторною батареєю. Старий блок знімають без натягування джгута, фіксуючи розташування колодки й окремих контактів. Новий корпус установлюють так, щоб кнопки залишалися доступними, а провід не затискався кріпленням і не натягувався під час повного повороту керма в обидва боки. Кріплення затягують рівномірно, не деформуючи корпус.

Після підключення спочатку перевіряють відповідність контактів схемі, потім почергово контролюють режим роботи двигуна, запуск стартером і положення перемикача світла. Ручка газу має рухатися вільно та самостійно повертатися після відпускання; корпус блока не повинен заважати її ходу. Завершальна перевірка на нерухомому мотоциклі допомагає виявити помилку підключення до початку експлуатації.

Основні дані

• Тип: комбінований блок кнопок керма.
• Бік встановлення: правий.
• Призначення: CB 125/150.
• Бренд: AMG.
• Органи керування: ENGINE STOP, електростартер, режими світла.
• Підключення: джгут із багатоконтактною колодкою та окремими виводами.
• Колір корпусу: чорний; перемикач двигуна: червоний.

Модель підходить для ремонту штатного керування на кермі, якщо посадка корпусу, набір функцій, роз'єми та розташування контактів збігаються з обладнанням конкретного мотоцикла. Зіставлення цих параметрів до встановлення дає змогу підібрати блок без перероблення проводки та зберегти звичне розташування органів керування.
