Блок кнопок руля правый CB 125/150 AMG

Правый блок кнопок руля CB 125/150 AMG

Комбинированный переключатель предназначен для установки с правой стороны руля мотоциклов семейства CB 125/150. Он объединяет часто используемые органы управления двигателем и освещением в одном корпусе рядом с правой рукояткой. Такое расположение позволяет запускать и останавливать двигатель, а также выбирать режим света, не перенося руку на отдельную панель.

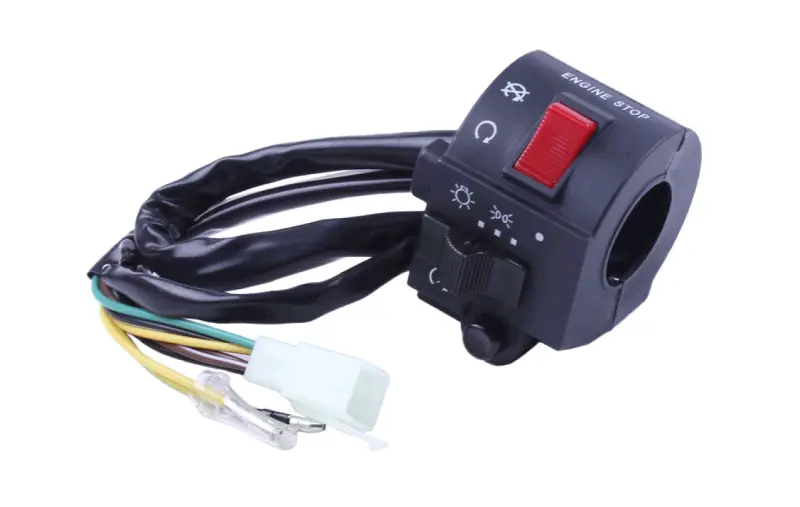

На корпусе размещены красный переключатель ENGINE STOP, кнопка электростартера и ползунковый переключатель света с понятными пиктограммами. Красный переключатель переводит систему управления двигателем между режимами остановки и работы, а кнопка стартера подает команду на запуск. Переключатель света используется для выбора предусмотренных мотоциклом режимов освещения. Конкретная работа каждого положения зависит от штатной схемы проводки конкретной версии CB.

Конструкция и подключение

Черный корпус охватывает правую часть руля и фиксируется крепежом. От блока отходит собранный жгут проводов: на его конце предусмотрен белый многоконтактный разъем и отдельные контактные выводы. Такая конфигурация требует точного совпадения с проводкой мотоцикла. Одинаковый внешний вид корпуса еще не означает одинаковую распиновку, поэтому подключение следует сравнивать со снятой деталью до начала монтажа.

Что проверить при выборе

• Сторону установки: эта версия рассчитана на правую сторону руля, рядом с рукояткой газа.
• Исполнение старого блока: набор и расположение кнопок должны соответствовать необходимым функциям — остановке двигателя, электростартеру и управлению светом.
• Разъемы: сравните форму белой колодки, число контактных гнезд и тип отдельных выводов.
• Распиновку: сопоставьте назначение и цвет проводов по схеме мотоцикла; совпадение цветов само по себе не заменяет проверку контактов.
• Посадку на руль: проверьте диаметр места установки, положение крепежа и свободное размещение возле корпуса рукоятки газа.
• Версию мотоцикла: обозначение CB 125/150 охватывает разные исполнения, поэтому год, модификацию и штатную проводку нужно учитывать вместе.

Когда требуется замена

Новый блок устанавливают при трещинах или повреждении корпуса, заедании органов управления, пропадающем контакте, отказе кнопки стартера либо нестабильной работе выключателя двигателя и переключателя света. Перед заменой полезно проверить состояние ответной колодки и проводки мотоцикла: загрязненный, окисленный или ослабленный контакт может создавать те же симптомы, что и неисправный переключатель.

Рекомендации по установке

Монтаж выполняют при выключенном зажигании и отсоединенной аккумуляторной батарее. Старый блок снимают без натяжения жгута, фиксируя расположение колодки и отдельных контактов. Новый корпус устанавливают так, чтобы кнопки оставались доступными, а провод не пережимался крепежом и не натягивался при полном повороте руля в обе стороны. Крепеж затягивают равномерно, не деформируя корпус.

После подключения сначала проверяют соответствие контактов схеме, затем поочередно контролируют режим работы двигателя, запуск стартером и световые положения. Рукоятка газа должна двигаться свободно и самостоятельно возвращаться после отпускания; корпус блока не должен мешать ее ходу. Финальная проверка при неподвижном мотоцикле помогает обнаружить ошибку подключения до эксплуатации.

Основные данные

• Тип: комбинированный блок кнопок руля.
• Сторона установки: правая.
• Назначение: CB 125/150.
• Бренд: AMG.
• Органы управления: ENGINE STOP, электростартер, режимы света.
• Подключение: жгут с многоконтактной колодкой и отдельными выводами.
• Цвет корпуса: черный; переключатель двигателя: красный.

Модель подходит для ремонта штатного управления на руле, если посадка корпуса, набор функций, разъемы и распиновка совпадают с оборудованием конкретного мотоцикла. Сверка этих параметров до установки позволяет подобрать блок без переделки проводки и сохранить привычное расположение органов управления.
