Педаль заднього гальма ATV 150/250 VV

Педаль заднього гальма ATV 150/250 VV

Ця педаль призначена для ножного керування заднім гальмом квадроцикла класу ATV 150/250. Вона приймає зусилля ноги водія та через штатний привід приводить у дію гальмівний механізм. Деталь обирають для відновлення керування після згинання важеля, появи надмірного люфту в місці обертання, пошкодження опорного майданчика або порушення правильного положення педалі відносно підніжки.

Призначення та конструкція

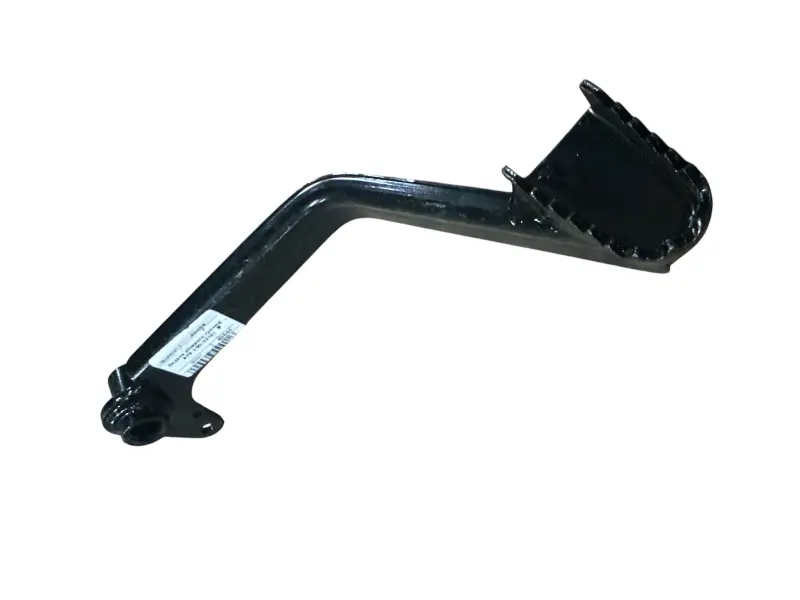

Конструкція має вигляд довгого вигнутого важеля. З одного боку розташована циліндрична поворотна частина з кріпильним вушком, з іншого — широкий майданчик під носок взуття з вираженими виступами по краю. Така поверхня допомагає впевненіше натискати педаль, а винесений уперед майданчик дає змогу керувати гальмом ногою, не змінюючи звичного положення на квадроциклі. Деталь має чорне зовнішнє покриття.

Під час натискання майданчик переміщує важіль навколо осі, після чого зусилля передається на передбачений конструкцією квадроцикла гальмівний привід. Форма та зміщення важеля тут не менш важливі, ніж сам посадковий отвір: від геометрії залежать положення майданчика, вільний хід і відсутність контакту з рамою, підніжкою чи сусідніми деталями. Тому цю педаль потрібно добирати як цілісну деталь певної конфігурації, а не лише за призначенням.

Як перевірити сумісність перед придбанням

Позначення ATV 150/250 визначає сферу застосування, але не означає універсального встановлення на будь-який квадроцикл із двигуном відповідного об’єму. У різних рам і варіантів гальмівного приводу можуть відрізнятися вісь, точки приєднання та вигин важеля. Найкраще зняти стару педаль або виконати точні вимірювання на техніці й послідовно порівняти такі параметри:

• загальну форму важеля, напрямок вигинів і виліт майданчика відносно осі;
• діаметр посадкового отвору, довжину циліндричної частини та спосіб її фіксації;
• форму кріпильного вушка, кількість і розташування отворів;
• місце з’єднання зі штатною тягою або іншим приводним компонентом;
• точку зачеплення зворотної пружини, якщо вона передбачена конструкцією конкретного ATV;
• розмір та орієнтацію майданчика відносно підніжки й ноги водія.

Порівнюйте деталь повністю з демонтованою педаллю: збігу лише за класом ATV 150/250 недостатньо. Особливо уважно перевірте бік установлення та взаємне положення поворотної частини, вушка й натискного майданчика. Це дасть змогу заздалегідь виключити ситуацію, коли важіль стає на вісь, але розташовується надто близько до рами або не з’єднується з приводом.

Установлення та перевірка після заміни

Перед монтажем очистьте посадкове місце та огляньте вісь, кріплення, зворотну пружину й з’єднання з приводом. Якщо під час розбирання використовуються шайби, втулки, шплінти або інші штатні деталі, зафіксуйте порядок їх розташування та оцініть стан кожної позиції. Зношення спряженої осі або заїдання рухомого з’єднання не можна усунути лише заміною педалі: такі дефекти заважатимуть новому важелю рухатися вільно й повертатися у початкове положення.

Після складання педаль має рухатися без перекосу та заїдань, не торкатися рами й підніжки в усьому робочому діапазоні та самостійно повертатися після відпускання. Перевірте надійність фіксації, з’єднання з приводом і вільний хід. Його регулюють за технічними даними конкретної моделі квадроцикла, адже одне значення не можна застосовувати до всіх версій ATV 150/250. До початку поїздки кілька разів натисніть педаль на нерухомій техніці та переконайтеся, що гальмо спрацьовує під час натискання й повністю звільняється після відпускання.

Педаль ATV 150/250 VV підійде для ремонту, коли початкова деталь збігається з нею за посадкою, точками приєднання та геометрією. Ретельне звіряння до придбання та правильне регулювання після встановлення допомагають повернути зручне ножне керування заднім гальмом без перероблення штатного розташування органів керування.
