Передня дискова гальмівна система в зборі для ATV 50/125

Передня дискова гальмівна система в зборі для ATV 50/125

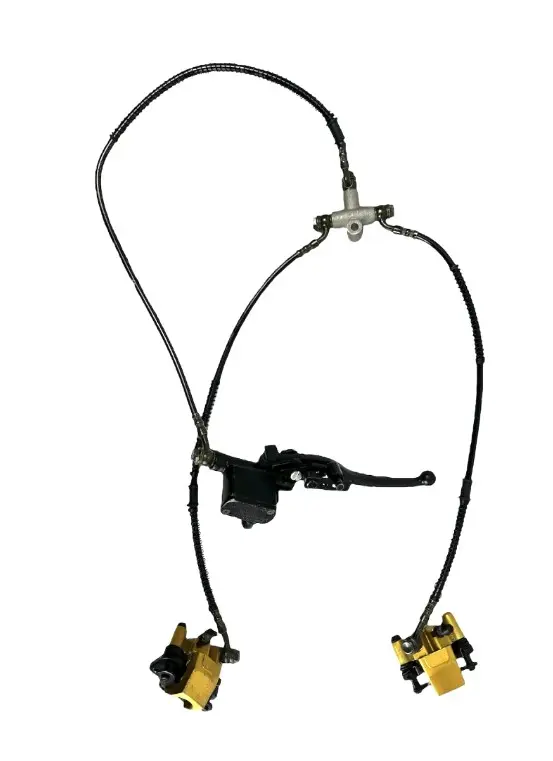

Комплект призначений для ремонту дискового гальма передньої осі квадроциклів ATV 50/125. Він об’єднує ручний привід і компоненти двох передніх гальм: машинку з важелем, гідравлічні магістралі, розподільний блок та два супорти. Таке виконання підходить для одночасної заміни кількох пов’язаних деталей, коли стара система пошкоджена, втратила герметичність, має несправні супорти або потребує відновлення після тривалої експлуатації.

Конструкція та принцип дії

Під час натискання на важіль гальмівна машинка створює тиск у магістралі. Розподільний блок спрямовує його до двох супортів, які обслуговують гальмівні диски передніх коліс. Спільний ручний привід дає змогу задіяти обидві сторони передньої осі. Супорти, шланги та орган керування поєднані в одну конфігурацію, тому під час ремонту не потрібно окремо формувати схему з’єднання основних компонентів.

Система розрахована на дискове компонування. Вона не замінює гальмівні диски, маточини та деталі підвіски, тому стан суміжних частин потрібно оцінити до монтажу. Зношений або деформований диск, невідповідне положення кріплення чи неправильний проміжок можуть перешкодити коректній роботі навіть справного нового комплекту.

Що перевірити під час вибору

• Тип техніки: застосування заявлене для квадроциклів ATV категорії 50/125, проте геометрія шасі різних моделей може відрізнятися.
• Кріплення супортів: порівняйте міжосьову відстань отворів, розташування кронштейнів і положення супорта відносно диска.
• Гальмівні диски: перевірте їхній діаметр, товщину, виліт і проходження контактної поверхні між колодками.
• Магістралі: зіставте довжину та напрямок шлангів зі штатним маршрутом на рамі, щоб уникнути натягу, перегинів і контакту з рухомими деталями.
• Монтаж на кермі: порівняйте місце кріплення машинки, діаметр керма, напрямок важеля та доступність інших органів керування.
• З’єднання: перевірте форму й орієнтацію штуцерів, а також місце розташування розподільного блока на конкретному квадроциклі.

Позначення 50/125 указує каталожний діапазон застосування, але саме по собі не підтверджує збіг кожного монтажного розміру. Найкраще зіставити новий комплект зі знятою системою безпосередньо на техніці: значення мають точки фіксації, довжина кожної гілки, положення дисків і вільне переміщення керма в усьому діапазоні.

Монтаж і перевірка після встановлення

Перед монтажем слід оглянути гальмівні диски, кріпильні майданчики та місця прокладання шлангів. Магістралі укладають без скручування й різких згинів, залишаючи достатній запас для роботи підвіски та повороту керма. Для системи застосовують гальмівну рідину, визначену виробником конкретного ATV. Після під’єднання потрібно видалити повітря з гідравліки, перевірити щільність усіх з’єднань, стабільність зусилля на важелі та відсутність підтікань. Колеса мають вільно обертатися за відпущеного важеля, а супорти — стояти відносно дисків без перекосу. Початкову перевірку виконують на нерухомій техніці, а потім — на малій швидкості в контрольованих умовах.

Практичні переваги

• Два супорти під’єднані до одного ручного приводу через розподільний блок, що дає змогу керувати гальмами обох передніх коліс одним важелем.
• Машинка, магістралі, розподільник і супорти поєднані в комплекті, тому під час комплексного ремонту не потрібно окремо добирати основні частини передньої гідравліки.

Комплект доцільно вибирати для відновлення штатної дискової схеми передньої осі або одночасної заміни кількох зношених компонентів. Точне порівняння посадкових місць і маршруту шлангів до початку робіт допомагає уникнути перероблення кріплень та підібрати систему відповідно до конкретної рами ATV.
