Маточина переднього колеса ATV 125 на 3 болти під дискове гальмо без підшипників VV

Маточина переднього колеса ATV 125 на 3 болти VV

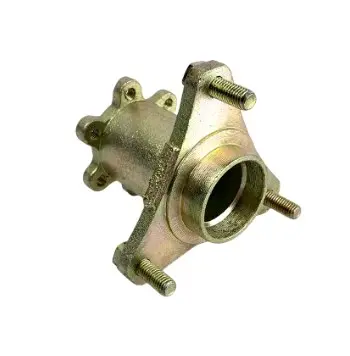

Призначена для ремонту переднього колеса квадроцикла ATV 125 із триточковим кріпленням та дисковим гальмом. Маточина з’єднує колесо з віссю і є посадковою основою для деталей, що забезпечують його обертання. Від точного збігу її геометрії залежать положення колеса, розташування гальмівного диска відносно супорта та правильне встановлення підшипників.

Ця модифікація розрахована на колесо, яке закріплюється у трьох точках. Конструкція має три різьбові шпильки, центральну циліндричну посадкову частину та кріпильні ділянки з боку гальмівного механізму. Підшипники до складу позиції не входять: їх добирають окремо за розмірами посадкових місць, діаметром осі та будовою штатної маточини. Це потрібно врахувати заздалегідь, особливо коли разом із корпусом необхідно замінити зношені підшипники, розпірну втулку або ущільнення.

Що перевірити під час добору

Позначення ATV 125 вказує на клас техніки, але не означає, що всі маточини для квадроциклів такого об’єму взаємозамінні. Виробники застосовують різні осі, підшипники, гальмівні диски, вильоти та схеми кріплення. Деталь слід добирати шляхом повного порівняння з демонтованою маточиною та суміжними компонентами.

• Кріплення колеса: мають збігатися три точки встановлення, діаметр кола їх розташування, різьба, довжина шпильок і форма прилеглої частини колісного диска.
• Гальмівний механізм: порівняйте кількість і розташування кріпильних отворів, посадкову площину гальмівного диска та її зміщення відносно центральної частини маточини.
• Посадка на вісь: перевірте діаметр осі, внутрішній і зовнішній розміри потрібних підшипників, ширину посадкових зон та наявність передбаченої конструкцією розпірної втулки.
• Загальна геометрія: зіставте ширину корпусу, глибину центральної частини, виліт колісної й гальмівної площин, а також форму задніх кріпильних ділянок.
• Сторона встановлення: якщо передні маточини конкретного квадроцикла відрізняються за сторонами, потрібно перевірити орієнтацію гальмівного диска та взаємне положення всіх кріплень.

Кількість шпильок є лише одним із критеріїв. Маточина з трьома точками кріплення може не підійти, якщо відрізняється діаметр осі, посадка підшипників або виліт гальмівного диска. До початку ремонту варто виміряти демонтовану деталь штангенциркулем і прикласти до нової маточини гальмівний та колісний диски без остаточного затягування.

Коли потрібна заміна

Корпус маточини замінюють у разі деформації після удару, пошкодження різьби або шпильок, появи тріщин, порушення кріпильних отворів чи зношення посадок підшипників. Люфт переднього колеса не завжди спричинений пошкодженням самого корпусу: джерелом проблеми також можуть бути підшипники, вісь або кріплення. Перед замовленням потрібно розібрати з’єднання, очистити деталі та визначити, яка саме частина втратила нормальну посадку.

Рекомендації зі встановлення

Відповідні підшипники встановлюють без перекосу, прикладаючи зусилля до тієї обойми, яка запресовується в посадкове місце. Удари по шпильках і тонких кріпильних ділянках здатні порушити геометрію деталі. Розпірні втулки, шайби та ущільнення монтують у порядку, передбаченому конструкцією конкретного ATV.

Після складання колесо має обертатися вільно, без відчутного люфту та заїдань. Перед початком експлуатації перевіряють суміщення гальмівного диска із супортом, відсутність бічного зміщення колеса та рівномірне затягування кріплень. Моменти затягування визначають за технічною документацією квадроцикла. Ця маточина придатна для ремонту лише за підтвердженого збігу триточкової схеми, дискового гальма та всіх посадкових розмірів.
