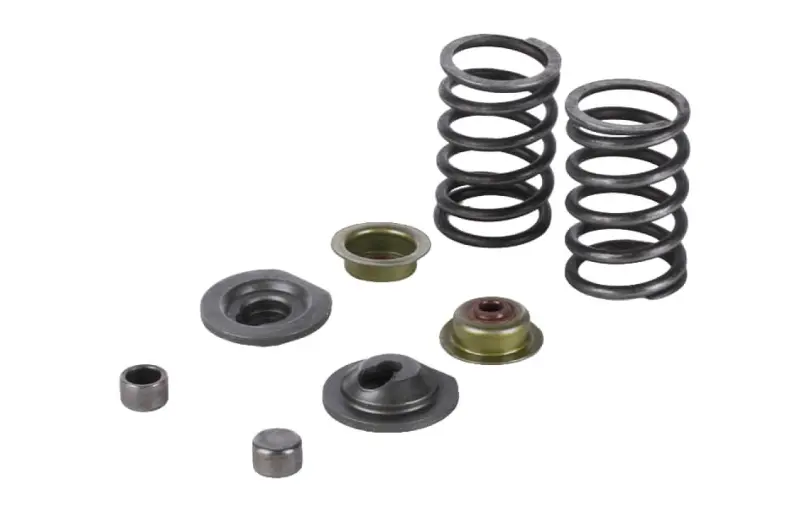

Клапанний механізм AMG для двигунів 190F/192F, на 2 клапани

Клапанний механізм AMG для двигунів 190F/192F

Комплект призначений для обслуговування двоклапанної головки бензинових двигунів 190F і 192F, які застосовують на мотоблоках. Він належить до пружинно-опорної частини газорозподільного механізму: після дії приводу пружини повертають впускний і випускний клапани в закрите положення, а відповідні тарілки й опорні деталі утримують пружини та передають їхнє зусилля. Такий набір обирають під час ремонту головки циліндра, коли штатні деталі зношені, деформовані, пошкоджені або вже не забезпечують правильне складання клапанної групи.

Призначення комплекту

Виконання розраховане на дві клапанні позиції двигуна. Комплект дає змогу обслужити пружинне кріплення впускного та випускного клапанів у межах одного ремонту, не добираючи основні деталі цієї групи окремо. Узгоджена робота пружини, тарілки й опори потрібна для своєчасного повернення клапана до сідла та сталої роботи механізму в усьому діапазоні обертів. Ослаблена або пошкоджена пружина може спричинити неправильне закривання клапана, а перекіс чи зношення контактних деталей порушує посадку й ускладнює встановлення передбаченого зазору.

Позначення 190F і 192F стосуються серії двигуна, а не назви певного мотоблока. Тому перед придбанням спочатку знаходять модель на двигуні та уточнюють, що головка має двоклапанну схему. Самої назви техніки недостатньо: на мотоблоках однієї серії можуть установлюватися різні мотори та варіанти головки циліндра.

Що звірити під час добору

• Модель двигуна: комплект обирають для 190F або 192F; подібні позначення дизельних моторів та інших серій не підтверджують сумісність.
• Кількість клапанів: виконання розраховане саме на головку з двома клапанами — впускним і випускним.
• Геометрію старих деталей: зіставляють висоту й діаметри пружин, форму тарілок, посадкові поверхні, отвори та профіль сполучення.
• Стан головки: до складання перевіряють клапани, напрямні, сідла та приводні деталі, оскільки новий пружинний набір не усуває їхнього зношення.
• Повноту ремонтного завдання: заздалегідь визначають, які прокладки, кріплення та інші деталі знадобляться під час розбирання конкретного двигуна.

Старий комплект варто зберігати до завершення добору: безпосереднє порівняння допомагає помітити відмінності у формі опор, довжині пружини та розташуванні посадкових ділянок. Якщо двигун раніше ремонтували, орієнтуються на фактичне виконання головки та сервісні дані виробника мотора, а не лише на запис у документах до мотоблока.

Установлення та контроль після ремонту

Монтаж виконують при розібраній клапанній частині головки циліндра. Посадкові місця очищають, а кожну деталь перевіряють на відсутність пошкоджень і перекосу. Для стискання пружин застосовують відповідне пристосування: воно дає змогу встановити утримувальні деталі без бічного навантаження на стрижень клапана. Пружини й тарілки розміщують у положенні, передбаченому конструкцією конкретної головки; довільно міняти опори місцями не можна.

Після складання перевіряють надійність фіксації обох пружин, вільне переміщення клапанів і відсутність заїдання. Клапанні зазори встановлюють за технічними даними саме того двигуна, на якому проводять ремонт. Перед першим запуском механізм вручну прокручують на повний робочий цикл і переконуються, що деталі рухаються узгоджено, а пружини залишаються правильно посадженими. Такий порядок допомагає використати комплект AMG за призначенням і відразу виявити невідповідність деталей до остаточного складання двигуна.
