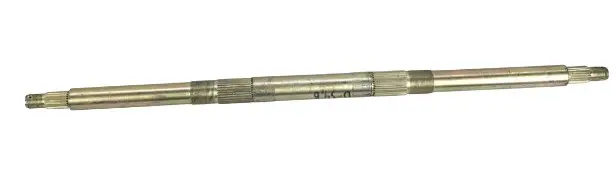

Вісь заднього колеса ATV 150/200 L780, 24 шліци

Вісь заднього колеса ATV 150/200 L780, 24 шліци

Вісь призначена для заднього колісного вузла квадроциклів ATV 150/200. Це деталь для ремонту техніки, коли штатна вісь має пошкодження, знос на посадкових ділянках або потребує заміни під час відновлення задньої частини ходової. Позначення L780 вказує на довжину 780 мм, а з’єднувальна частина розрахована на 24 шліци.

Коректно підібрана вісь допомагає зібрати задній колісний вузол зі збереженням передбаченого виробником компонування. Деталь має видовжену конструкцію зі шліцьовими ділянками та ступінчастими посадковими зонами. Це виконання потрібно враховувати під час підбору: мають збігатися не лише загальна довжина й кількість шліців, а й розташування робочих ділянок відносно торців деталі.

Вісь обирають для планового ремонту, після удару по колесу, за помітного биття, пошкодження шліців або під час розбирання заднього вузла. Заміну доцільно поєднати з діагностикою суміжних компонентів: колісних кріплень, маточин, підшипників, сальників і деталей приводу, якщо вони передбачені конструкцією конкретного ATV. Це допомагає визначити причину передчасного зносу та не встановлювати нову деталь у вузол із несправними посадками.

Переваги:

• призначена для заднього колісного вузла ATV 150/200;
• довжина за позначенням — 780 мм;
• шліцьове з’єднання на 24 шліци;
• підходить для заміни осі під час ремонту задньої частини квадроцикла;
• ступінчаста конструкція зі шліцьовими ділянками для штатного розміщення у вузлі.

Як перевірити сумісність

Перед замовленням зіставте маркування техніки та старої деталі з позначенням ATV 150/200 L780. Виміряйте демонтовану вісь за повною довжиною, перерахуйте шліци й порівняйте розташування шліцьових зон, посадок, буртиків і торцевих частин. Моделі з однаковим об’ємом двигуна можуть мати різні виконання задньої осі, тому орієнтуватися лише на об’єм 150 чи 200 недостатньо. Перевірка цих точок до монтажу допоможе підібрати запчастину для конкретної конфігурації квадроцикла.

Під час установлення слід очистити суміжні деталі від забруднень, оглянути шліци на відсутність заминів і монтувати вісь за сервісною процедурою для вашої моделі. Після складання заднього колісного вузла перевірте вільне обертання, правильне положення коліс і надійність кріплення. Вісь L780 із 24 шліцами є практичним рішенням для відновлення ATV, якщо її розміри та посадкова геометрія збігаються з демонтованою деталлю.
