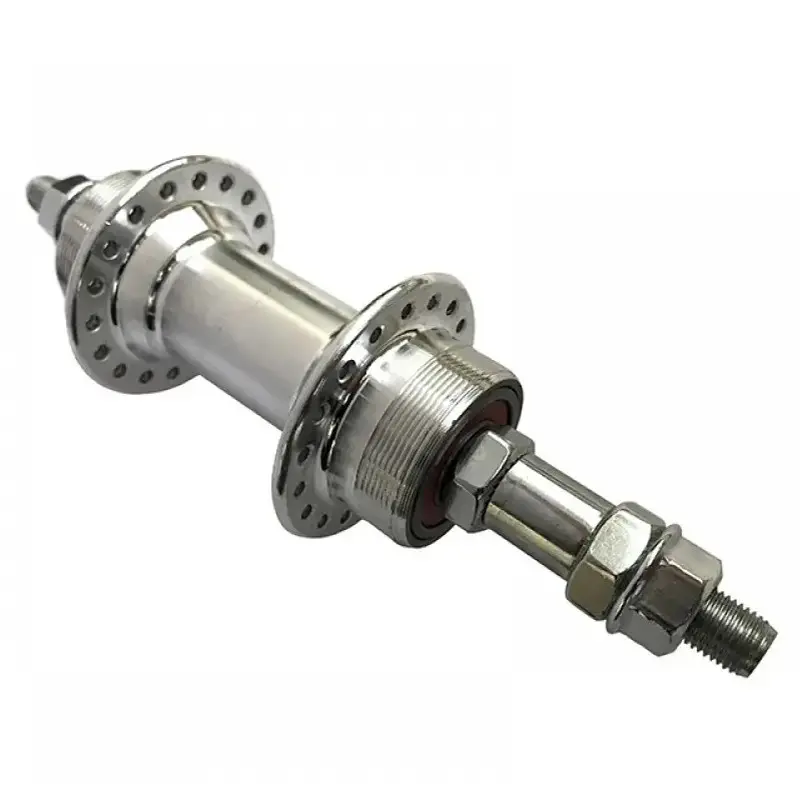

Задня втулка ZP-007 під тріскачку та диск, 36H

Задня втулка ZP-007 під тріскачку та дискове гальмо

Модель ZP-007 призначена для складання або ремонту заднього велосипедного колеса на 36 спиць. Вона поєднує центральну опору колеса, різьбове посадкове місце для тріскачки на 6 або 7 зірок і кріплення гальмівного ротора. Такий набір параметрів підходить для велосипеда з відповідною трансмісією та дисковою гальмівною системою. Колесо закріплюється в дропаутах рами гайками, тому втулку обирають для конструкції з повнорозмірною різьбовою віссю, а не зі швидкознімним ексцентриком.

Конструкція та призначення

Алюмінієвий корпус має два фланці із 36 отворами під спиці. Через спиці втулка з’єднується з ободом, передає на колесо тягове зусилля та сприймає навантаження під час руху. Усередині встановлено два картриджні промислові підшипники, на яких корпус обертається відносно нерухомої осі. Сріблясте виконання легко поєднується з ободами та іншими компонентами різних кольорів.

Посадка під різьбову тріскачку принципово відрізняється від барабана касетної втулки. ZP-007 розрахована саме на блок із 6 або 7 зірок, який накручується на різьбу. З боку гальма передбачене різьбове кріплення ротора під відповідний фланець. Ротор на шість болтів і система Center Lock мають іншу посадку та не встановлюються без точного збігу стандарту. Призначення моделі чітко визначене: заднє колесо на 36 спиць, різьбова тріскачка та дискове гальмо сумісного типу.

Що перевірити перед вибором

Позначення 36H указує на кількість отворів у фланцях. Обід також має бути розрахований на 36 спиць: ця втулка не підходить для прямої заміни моделі на 32 або іншу кількість отворів. Самого збігу кількості спиць недостатньо, щоб без перевірки використати старий комплект. Під час перезбирання колеса довжину спиць визначають з урахуванням розмірів обода, геометрії фланців і вибраної схеми спицювання.

• Тип задніх зірок: потрібна різьбова тріскачка на 6 або 7 зірок, а не касета зі шліцьовим барабаном.
• Гальмівна система: ротор повинен відповідати різьбовій посадці втулки; позначення Disk не означає взаємозамінність усіх стандартів кріплення.
• Колесо: втулка та обід повинні мати по 36 отворів, а параметри спиць розраховують для конкретної збірки.
• Рама: перед придбанням зіставляють посадкову ширину між дропаутами, діаметр і загальну довжину осі, а також наявність місця для зовнішніх гайок.
• Трансмісія: після монтажу тріскачки перевіряють положення зірок відносно пера рами та діапазон роботи заднього перемикача.

Встановлення та обслуговування

Перед складанням оглядають різьбу під тріскачку й ротор, стан гайок і контактних поверхонь осі. Втулку заспицьовують у сумісний обід, після чого вирівнюють положення обода відносно центру рами та регулюють натяг спиць. Готове колесо має обертатися вільно, без бокового биття й відчутного люфту. Після монтажу ротора перевіряють його положення в супорті, а після встановлення тріскачки — роботу ланцюга на всіх передачах, що використовуються.

Гайки осі затягують рівномірно, зберігаючи правильне положення колеса в дропаутах. Під час обслуговування контролюють плавність обертання підшипників, люфт, стан спицевих отворів та обох різьбових посадок. Шум, заїдання, помітний бічний хід, пошкодження фланця або зірвана різьба є підставою для розбирання колеса й оцінювання стану втулки.

ZP-007 доцільно обирати зі збереженням наявної схеми колеса: 36 спиць, тріскачка на 6–7 зірок, що накручується, сумісний дисковий ротор і кріплення осі гайками. Перевірка цих чотирьох параметрів до складання допомагає уникнути невідповідності ободу, трансмісії, гальму або рамі.
