Передній гальмівний диск JPX для пітбайка

Передній гальмівний диск JPX для пітбайка

Диск призначений для встановлення на переднє колесо сумісного пітбайка та слугує контактною поверхнею для гальмівних колодок. Він закріплюється на маточині й обертається разом із колесом. Після натискання на важіль супорт притискає колодки до диска, унаслідок чого виникає тертя та колесо сповільнюється. Деталь підходить для ремонту переднього гальмівного механізму, якщо її посадкові параметри відповідають маточині, супорту й розташуванню колодок конкретної модифікації техніки.

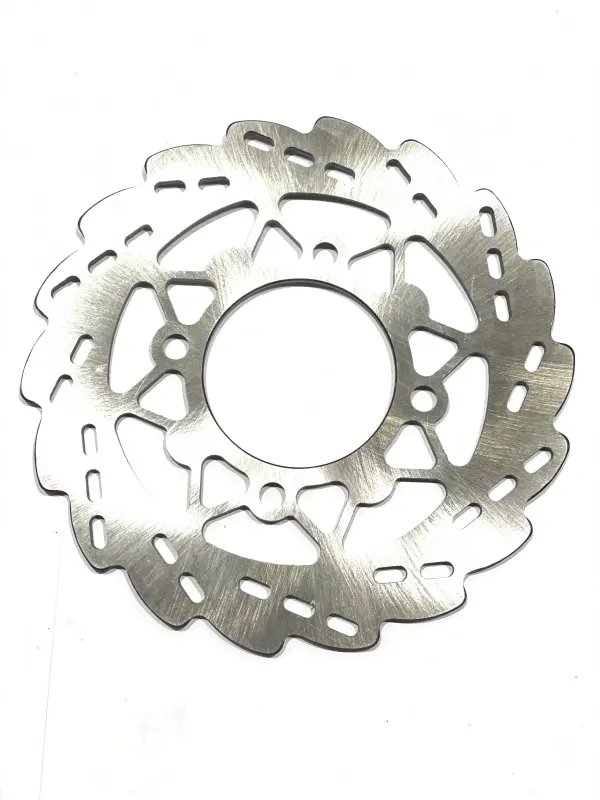

Конструкція являє собою плоский металевий диск із хвилястою зовнішньою крайкою, великим центральним отвором і чотирма кріпильними отворами. На гальмівній доріжці виконані довгасті прорізи, а внутрішня частина має фігурні технологічні вирізи. Така конфігурація визначає не лише зовнішній вигляд деталі: під час добору потрібно враховувати весь профіль диска, положення кріплень і траєкторію контакту з колодками.

Що перевірити перед вибором

Позначень «для пітбайка» та «передній» недостатньо для підтвердження сумісності. Колеса, маточини й супорти пітбайків можуть відрізнятися навіть у зовні подібних моделей. Найнадійніший спосіб добору — зняти розміри зі старого диска та зіставити їх із посадковим місцем на колесі.

• Зовнішній діаметр: визначає положення гальмівної доріжки відносно супорта й колодок.
• Товщина: має відповідати допустимому діапазону супорта та проміжку між колодками.
• Центральний отвір: порівнюється за діаметром із центрувальною частиною маточини.
• Кріплення: у цій деталі передбачено чотири отвори; потрібно звірити їхній діаметр, відстань між центрами та діаметр кола розташування.
• Посадкова площина: слід зіставити положення диска відносно маточини, щоб гальмівна доріжка проходила по центру супорта.
• Контур і контактна зона: зовнішня крайка, прорізи та внутрішні вирізи не повинні заважати супорту, кріпленню або іншим деталям колеса.

Якщо старого диска немає, для добору знадобляться точні розміри маточини, положення супорта та параметри встановлених колодок. Однакова кількість отворів без перевірки міжцентрової відстані й загального діаметра ще не підтверджує правильну посадку.

Коли потрібна заміна

Стан диска перевіряють у разі появи вібрації або пульсації під час гальмування, стороннього шуму, помітного биття чи нерівномірного контакту колодок. Підставою для заміни також є глибокі кільцеві борозни, радіальні тріщини, виражені сліди перегрівання, деформація гальмівної доріжки та зменшення товщини до межі, встановленої виробником техніки. Експлуатаційну межу не визначають лише за зовнішнім станом: товщину вимірюють інструментом у кількох точках.

Одночасно варто оглянути колодки, супорт, кріплення та посадкову поверхню маточини. Нерівномірне зношування нового диска може бути пов’язане з перекосом супорта, забрудненням посадки, пошкодженням кріплення або несправністю напрямних. Усунення причини допомагає уникнути повторного биття та передчасного вироблення гальмівної доріжки.

Встановлення та початкова перевірка

Перед монтажем посадкову поверхню маточини очищують, а диск встановлюють без перекосу й забруднення контактних площин. Кріплення затягують у послідовності та з моментом, зазначеними виробником пітбайка. Після складання перевіряють бічне биття, положення диска між колодками та вільне обертання колеса без постійного затискання. Фрикційна поверхня має залишатися чистою, без оливи, мастила та інших речовин, здатних погіршити контакт із колодками.

Після встановлення потрібно перевірити дію переднього гальма на невеликій швидкості. Новим контактним поверхням необхідне поступове припрацювання, тому перші гальмування виконують коротко й плавно, контролюючи відсутність вібрації, скреготу та перегрівання. До повноцінної експлуатації слід переконатися в надійності кріплення, нормальному ході важеля та рівномірному контакті колодок із диском.

Передній гальмівний диск JPX доцільно вибирати як геометрично сумісну деталь для обслуговування пітбайка. Точне звіряння розмірів і правильне центрування під час монтажу важливіші за загальну схожість форми або саме лише збігання призначення.
