Задня зірка трансмісії E-ATV 25H, 72T, 26 мм, 3 отвори JPX

Задня зірка трансмісії E-ATV 25H, 72T

Задня ведена зірка призначена для ланцюгового приводу техніки E-ATV. Вона приймає зусилля від ланцюга та передає його на колесо, тому її параметри мають точно відповідати встановленій трансмісії. Виконання розраховане на ланцюг 25H і має 72 зубці — це основні позначення для добору заміни.

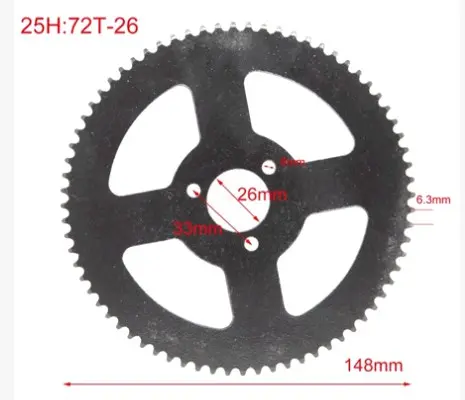

Зірка має центральний посадковий отвір 26 мм і три кріпильні отвори. Міжболтова відстань становить 33 мм, зовнішній діаметр — 148 мм. Поєднання цих параметрів таке ж важливе, як і кількість зубців: саме воно визначає, чи стане деталь на штатне місце без перероблення кріплення.

Ведена зірка постійно працює в зачепленні з ланцюгом. Під час вибору запчастини слід зіставити тип ланцюга, кількість зубців, центральну посадку та схему кріплення зі знятою деталлю. Позначення E-ATV вказує на призначення, однак перед купівлею варто порівняти розміри саме зі своїм квадроциклом: зовні подібні зірки можуть мати іншу посадку або інші точки кріплення.

Переваги:

• 72 зубці для заміни штатної зірки з такою самою кількістю зубців;
• виконання для ланцюга стандарту 25H;
• центральний посадковий отвір діаметром 26 мм;
• три отвори для кріплення до вузла колеса;
• міжболтова відстань 33 мм;
• зовнішній діаметр 148 мм як додатковий параметр перевірки.

Що перевірити перед замовленням

Спочатку очистьте стару зірку та прочитайте маркування ланцюга, якщо воно збереглося. Після цього порахуйте зубці й виміряйте центральний отвір. Окремо перевірте кількість кріпильних отворів і відстань між їхніми центрами: ця модель має три отвори та розмір 33 мм. Корисно також виміряти зовнішній діаметр попередньої деталі — він має відповідати 148 мм. Не варто обирати зірку лише за зовнішнім діаметром або кількістю зубців, адже ці ознаки не замінюють перевірку посадки та кріплення.

Під час встановлення посадкові поверхні очищають від забруднень, перевіряють стан кріплення і різьбових з'єднань, а зірку монтують без перекосу. Після складання потрібно переконатися, що колесо обертається вільно, а ланцюг проходить по лінії приводу. Момент затягування кріплення слід брати з технічної документації конкретної техніки. Після перших поїздок доцільно ще раз оглянути кріплення та стан ланцюга.

Підставою для заміни можуть бути помітно зношені зубці, деформація зірки, пошкоджені кріпильні отвори або биття під час обертання. Нову зірку варто встановлювати після перевірки ланцюга, оскільки ці деталі працюють разом і стан ланцюга впливає на роботу нового елемента. Ця задня зірка підходить як ремонтна деталь за точного збігу параметрів 25H, 72T, 26 мм і триточкового кріплення.
