Головка циліндра DIGGER 180N (9 к.с.) у зборі, плоский поршень

Головка циліндра DIGGER 180N (9 к.с.) у зборі, виконання «плоский поршень»

Призначена для одноциліндрового чотиритактного дизельного двигуна 180N із водяним охолодженням, який застосовують на мотоблоках. Номінальну потужність двигуна для цієї позиції вказано як 9 к.с. Головка встановлюється у верхній частині циліндра, закриває його та разом із поршнем утворює камеру згоряння. Водночас вона слугує корпусом для клапанів і каналів газообміну.

Призначення та конструкція

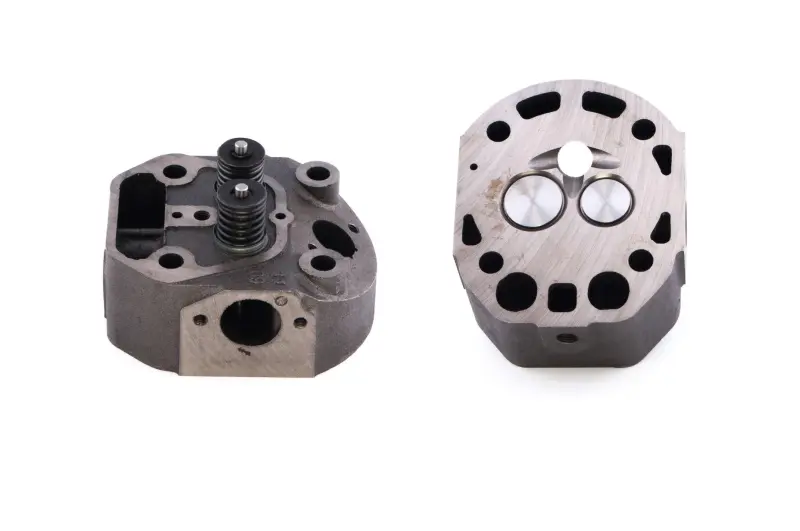

Деталь постачається у зібраному вигляді: у корпусі встановлено два клапани з пружинами. З боку камери згоряння розташовані тарілки клапанів, а корпус має кріпильні й технологічні отвори для з’єднання з іншими частинами двигуна. Така конфігурація підходить для ремонту, коли потрібно замінити головку разом із установленими деталями клапанного механізму, а не лише порожній корпус.

Під час роботи впускний і випускний клапани керують наповненням циліндра та відведенням відпрацьованих газів. За закритих клапанів головка має забезпечувати герметичність камери згоряння. Тому стан клапанних сідел, напрямних і привалювальної площини безпосередньо пов’язаний із компресією, запуском та стабільною роботою двигуна.

Уточнення «плоский поршень» належить до конкретного варіанта цієї позиції. Його не можна автоматично прирівнювати до іншої головки DIGGER 180N, яку окремо позначено як варіант «під плоский поршень», або до версії під поршень із вибірками під клапани. Для правильного поєднання деталей потрібно звіряти фактичну геометрію знятої головки та встановленого поршня.

Підтверджені параметри

• Призначення: головка циліндра для двигуна мотоблока.
• Модель двигуна: 180N.
• Тип двигуна: одноциліндровий чотиритактний дизель із водяним охолодженням.
• Номінальна потужність: 9 к.с.
• Діаметр циліндра двигуна: 80 мм.
• Виконання: у зборі, варіант «плоский поршень».
• Марка: DIGGER.

Як правильно підібрати

Головний орієнтир під час вибору — позначення двигуна 180N, але одного індексу недостатньо. Для цієї серії представлені різні головки, що відрізняються виконанням із боку камери згоряння та варіантом поршня, а також порожні корпуси й зібрані деталі. Вони не стають взаємозамінними лише через однаковий індекс двигуна, зовнішню подібність або заявлену потужність.

Перед замовленням зіставте стару та нову головки за формою привалювальної поверхні, розташуванням кріпильних отворів, каналів, посадкових місць і клапанів. Окремо перевірте форму днища поршня та наявність або відсутність вибірок під клапани. Якщо двигун установлено на конкретній моделі мотоблока, назва техніки є лише додатковим орієнтиром: одна серія машин може комплектуватися різними модифікаціями силового агрегата.

Двигун 180N у різних товарних класифікаціях пов’язують із неоднаковими позначеннями потужності. Тому кількість кінських сил використовуйте разом з індексом двигуна та конструктивним виконанням, а не як єдиний критерій.

Заміна та встановлення

Підставою для перевірки головки стають втрата компресії, ускладнений запуск, нестабільна робота під навантаженням, сліди порушення герметичності, тріщини, пошкодження привалювальної площини або зношення клапанних сідел і напрямних. Такі ознаки потребують діагностики: подібні симптоми можуть бути пов’язані також із прокладкою, регулюванням клапанів чи деталями циліндро-поршневої групи.

Перед монтажем очищують і перевіряють сполучені поверхні циліндра та головки, добирають відповідну прокладку й переконуються, що канали та отвори суміщаються без зміщення. Кріплення затягують у послідовності та з моментом, визначеними ремонтною документацією двигуна 180N. Після складання перевіряють і регулюють клапанні проміжки за даними виробника двигуна, потім вручну провертають колінчастий вал, контролюючи вільний рух без контакту клапанів із поршнем. Такий порядок допомагає зберегти герметичність з’єднання та уникнути помилки при поєднанні деталей різних виконань.
