Поршневий комплект R190N 90 мм STD, форкамера «Підкова», з гільзою та манжетами AMG

Поршневий комплект R190N із поршнем 90 мм STD, гільзою та манжетами призначений для заміни зношених деталей циліндропоршневої групи двигуна. Виконання — форкамера «Підкова», позначення комплекту — AMG. Маркування STD означає стандартний розмір поршня без ремонтного збільшення. Для добору має значення й форма днища: однаковий діаметр ще не робить поршні з різними заглибленнями взаємозамінними.

Склад і призначення деталей

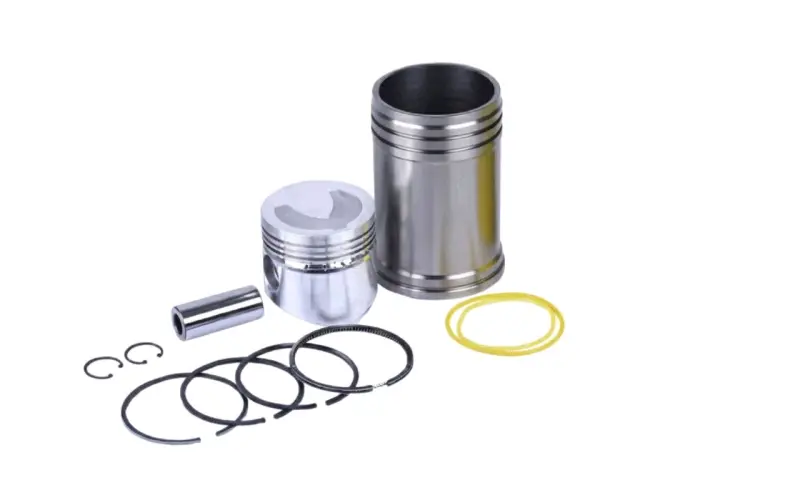

До комплекту входять поршень, гільза, поршневі кільця, поршневий палець, два стопорні кільця пальця та ущільнювальні манжети. Днище поршня має фігурне заглиблення, а у верхній частині виконані канавки для кілець. Через палець поршень з’єднується із шатуном. Стопорні кільця фіксують палець, щоб він не зміщувався вздовж своєї осі.

Усередині гільзи рухається поршень, а кільця ущільнюють проміжок між ним і стінкою циліндра. Вони допомагають зберігати тиск у циліндрі та регулюють кількість оливи на його поверхні. Манжети ущільнюють місце встановлення гільзи. Заміна деталей, що працюють у парі, дає змогу відновити циліндропоршневу групу за умови придатного стану посадочних місць двигуна.

Ознаки зношення

Складний запуск, падіння компресії, збільшена витрата оливи та посилений прорив газів у картер — приводи перевірити стан поршня, кілець і гільзи. Під час розбирання шукають задири на робочих поверхнях, перевіряють зношення канавок та посадку пальця. Самих симптомів недостатньо для висновку: причину встановлюють оглядом і вимірюваннями. Нові кільця не виправлять овальність гільзи чи глибокі пошкодження її стінок.

Як підібрати комплект

Зіставте поршні за діаметром, висотою, розташуванням отвору під палець, формою днища та розмірами канавок. У виконанні «Підкова» потрібно звірити контур і положення заглиблення. Окремо порівняйте діаметр та довжину пальця, оскільки від них залежить правильне з’єднання із шатуном. Підбирати комплект лише за одним розміром поршня недостатньо.

Для гільзи перевіряють довжину, зовнішні посадочні поверхні, бурт і місця розташування ущільнень. З’ясуйте, які деталі були встановлені раніше: стандартний розмір не є заміною ремонтного. Зазор між поршнем і гільзою та допустиме зношення перевіряють вимірювальним інструментом за ремонтною документацією двигуна. Те, що поршень проходить усередину гільзи від руки, ще не підтверджує правильності добору.

На що зважати під час монтажу

Місце встановлення гільзи очищають, перевіряють опорну поверхню й відсутність пошкоджень. Манжети мають лягати без перекручування та затискання краями деталей. Перед складанням вимірюють зазори кілець у замках і канавках, перевіряють посадку поршня. Кільця встановлюють у визначеній для двигуна послідовності та орієнтації. Після встановлення пальця переконуються, що стопори повністю зайшли у свої канавки.

Робочі поверхні змащують під час складання, а поршень заводять у гільзу за допомогою пристрою для стискання кілець, без ударів. Разом із цим оглядають втулку верхньої головки шатуна та готують нові прокладки розібраних з’єднань. Помилка у формі поршня або зазорах може спричинити втрату компресії, підвищену витрату оливи, задири й заклинювання. Пошкодження манжет порушує герметичність посадки гільзи. Перший запуск і обкатку виконують за вимогами до двигуна після такого ремонту.
