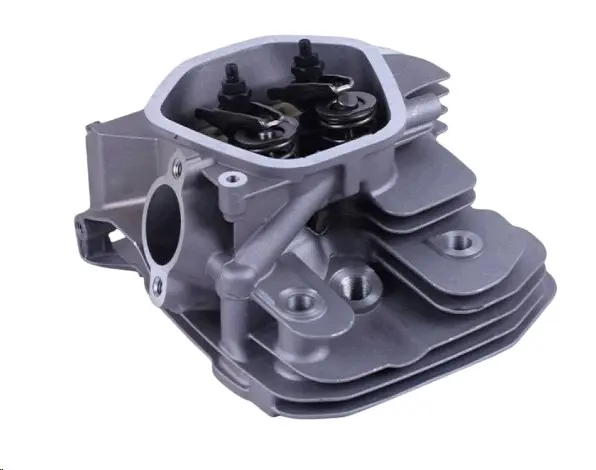

Головка циліндра в зборі для мотоблока 188F (13Hp) AMG-5

Головка циліндра в зборі для двигуна мотоблока 188F (13Hp — 13 к. с.) закриває циліндр згори та формує частину камери згоряння. Через її впускний і випускний канали проходять паливна суміш та відпрацьовані гази, а клапанний механізм керує їхнім рухом. Щільне прилягання клапанів і герметичний стик із циліндром потрібні для належної компресії, нормального запуску та рівної роботи двигуна.

Будова головки

На корпусі є ребра охолодження, які збільшують площу відведення тепла. Зверху розташовані коромисла з регулювальними гвинтами та клапанні пружини. Коромисла передають рух клапанам, а пружини повертають їх у закрите положення. Головка в зборі зручна для заміни пошкодженої деталі, проте встановлений клапанний механізм потрібно перевірити й відрегулювати після монтажу.

Причиною заміни можуть бути тріщини, деформація площини прилягання, пошкоджені різьби або посадкові місця, відновлювати які недоцільно. Перевірка головки потрібна, якщо двигун важко запускається, втрачає тягу чи компресію, а також коли гази прориваються через стик із циліндром. Самих симптомів недостатньо для висновку: подібні прояви бувають через пошкоджену прокладку, негерметичні клапани або неправильно виставлені зазори.

Як перевірити відповідність

Звірте позначення двигуна та порівняйте нову головку зі знятою. Орієнтуйтеся на розташування отворів кріплення, контур поверхні прилягання до циліндра, форму впускного й випускного каналів. Перевірте місця кріплення колекторів і клапанної кришки, положення отвору для свічки та будову приводу клапанів. Зовнішня схожість корпусу сама по собі не визначає сумісність.

Прокладка головки має відповідати двигуну, а її отвори й контур — поверхням, між якими вона встановлюється. Розбіжності в кріпленнях або каналах ускладнюють складання та можуть спричинити негерметичність. Невідповідна геометрія клапанного механізму порушує роботу клапанів. Якщо деталь не стає на місце без розточування отворів чи примусового суміщення з колекторами, підбір потрібно перевірити повторно.

На що зважати під час встановлення

Головку знімають на охололому двигуні. Спершу очищають ділянку навколо неї, щоб бруд не потрапив усередину циліндра й каналів. Після розбирання оглядають поверхню циліндра, кріплення, штанги приводу клапанів та суміжні деталі. Стару прокладку прибирають обережно, не залишаючи подряпин на площині прилягання. Під головку встановлюють нову прокладку, а ущільнення колекторів і кришки перевіряють та за потреби замінюють.

Порядок затягування кріплення та момент беруть із настанови до двигуна: нерівномірне притискання може спричинити перекіс і прорив газів. Після складання перевіряють положення штанг та коромисел, виставляють клапанні зазори за інструкцією й вручну прокручують двигун, щоб переконатися у вільному русі механізму. Під час пробного запуску контролюють герметичність з'єднань і відсутність стороннього стукоту. Ребра охолодження підтримують чистими, оскільки шар бруду заважає відводити тепло.
