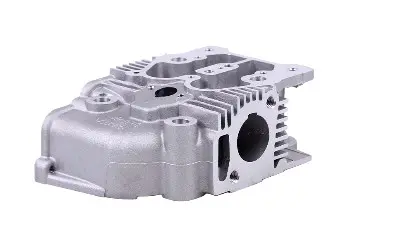

Головка циліндра 192D для мотоблока, гола, CVB

Головка циліндра 192D у голому виконанні

Головка циліндра для мотоблока з двигуном 192D. Вона закриває циліндр згори та бере участь в утворенні камери згоряння. Від герметичності головки та її з'єднання з циліндром залежать компресія, запуск і робота двигуна під навантаженням. Під час ремонту оцінюють не лише корпус, а й стан сполучених деталей: втрата компресії може мати кілька причин.

Корпус має оребрення, припливи, отвори, майданчики та бічний отвір. Під час добору головки значення мають не лише зовнішні обриси, а й відповідність з'єднань, посадкових місць і ущільнюваних поверхонь. Пошкодження в цих зонах можуть заважати правильному складанню або порушувати герметичність. Забруднення та залишки старої прокладки здатні приховувати дефекти, тому стан знятої деталі оцінюють після очищення.

Що означає виконання «гола»

Позначення «гола» стосується виконання головки; саме по собі воно не визначає точного переліку деталей у комплекті. Такий варіант розглядають для заміни пошкодженого корпусу з подальшим складанням вузла. Можливість перенесення деталей зі старої головки визначають після перевірки їхнього стану та відповідності посадковим місцям. Зношені деталі не варто переставляти лише тому, що вони підходять за кріпленням: через їхні дефекти попередня несправність може залишитися після ремонту.

Коли головку замінюють

• тріщини та прогари корпусу, сліди прориву газів на стику з циліндром;
• деформація привалкової площини після перегріву, що порушує ущільнення з'єднання;
• пошкодження різьби, через яке неможливо правильно закріпити сполучені деталі;
• пошкодження клапанних сідел, що порушує щільність прилягання клапанів і може спричинити падіння компресії;
• механічні пошкодження після обриву клапана чи потрапляння сторонньої деталі в камеру згоряння.

Як підібрати деталь під свій двигун

• звірте точне маркування двигуна та позначення деталі за його документацією: схожість позначень не підтверджує взаємозамінність;
• порівняйте зняту головку з новою за розташуванням і кількістю кріпильних отворів, міжцентровими відстанями та формою привалкової площини;
• перевірте відповідність з'єднань впуску й випуску сполученим деталям двигуна;
• зіставте кріплення кришки та деталей клапанного механізму, які плануєте використати під час складання;
• перевірте посадкові місця та стан деталей, які переносите; потребу в обробці й заміні визначають за результатами дефектування.

Встановлення та перший запуск

Перед складанням очистіть площину блока від залишків старої прокладки й нагару, не пошкоджуючи ущільнювану поверхню та не допускаючи потрапляння забруднень усередину двигуна. Перевірте площини на деформацію способом, зазначеним у ремонтній документації, і встановіть нову відповідну прокладку. Огляньте кріплення та різьбу: пошкоджене з'єднання може не забезпечити потрібного зусилля притискання. Порядок, етапи та момент затягування беріть із настанови до двигуна, використовуючи динамометричний ключ. Перекіс під час затягування може порушити герметичність стику. Після складання перевірте й відрегулюйте клапанні зазори за настановою, дотримуючись зазначеного в ній температурного стану двигуна. Перший запуск і подальшу перевірку з'єднань виконуйте за встановленим виробником порядком. У разі появи витоків, слідів прориву газів або незвичного шуму зупиніть двигун і з'ясуйте причину.

Характеристики

• Тип деталі: головка циліндра
• Виконання: гола
• Особливості корпусу: оребрення, припливи, отвори, майданчики та бічний отвір
• Позначення в найменуванні: CVB

Заміну головки розглядають під час капітального ремонту або після виявлення пошкоджень, усунення яких недоцільне чи неприпустиме за ремонтною документацією. Після перегріву необхідно встановити його причину й оцінити стан решти деталей двигуна. Зовнішній збіг головок допомагає під час порівняння, але не замінює перевірки застосовності. Помилка добору може призвести до невідповідності з'єднань, неправильної роботи клапанного механізму або витоків через стик.
