Колодки дискового гальма для велосипеда YT, тип C (K5D)

Дискові гальмівні колодки YT, тип C

Ці велосипедні колодки встановлюються всередину дискового каліпера та під час гальмування взаємодіють із ротором колеса. Вони призначені для ремонту гальма, у якому використовується колодка типу C з таким самим контуром основи й розташуванням фіксувальних деталей. Це виріб для дискової системи: він не призначений для притискання до бічної стінки обода та не замінює колодки V-brake.

Призначення та конструкція

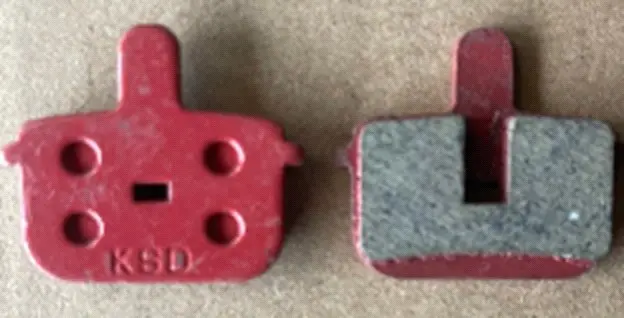

Колодка складається з пофарбованої в червоний колір основи та сірої фрикційної накладки. Основа має широкий прямокутний корпус із заокругленими нижніми кутами, центральний верхній виступ, невеликий прямокутний отвір і чотири круглі заглиблення зі зворотного боку. На фрикційній поверхні виконано поздовжній центральний паз. На основі є фізичне маркування K5D. Саме сукупність контуру, виступу, отвору, заглиблень і форми накладки допомагає відрізнити цей різновид від інших велосипедних колодок, які можуть мати подібний вигляд, але не встановлюються в той самий каліпер.

Під час натискання на гальмівну ручку механізм каліпера підводить колодки до ротора. Контакт фрикційних поверхонь з обома сторонами диска створює опір обертанню та сповільнює колесо. Тому стан накладки, правильна посадка основи й вільне положення ротора між колодками безпосередньо впливають на роботу гальма. Колодки оглядають у разі зменшення товщини фрикційного шару, помітно збільшеного ходу ручки, погіршення гальмування, стороннього звуку або постійного торкання диска.

Як перевірити сумісність

Позначення «тип C» не можна вважати універсальним стандартом для всіх виробників каліперів. Перед замовленням зніміть стару колодку та порівняйте її з новою за повним контуром, а не лише за загальною шириною. Колір основи також не визначає посадку. Якщо на знятій деталі є маркування, враховуйте його разом із моделлю каліпера та геометрією.

• Контур основи: зіставте ширину й висоту корпусу, заокруглення кутів і положення бічних виступів.
• Верхній язичок: він має бути розташований по центру та вільно проходити у передбачену частину каліпера.
• Центральна зона: перевірте форму прямокутного отвору та розташування чотирьох круглих заглиблень.
• Фрикційна накладка: порівняйте її контур, площу контакту й центральний паз зі знятою колодкою.
• Фіксація: уточніть, у який спосіб штатні колодки утримуються та розводяться всередині вашого каліпера; використовуйте рідний фіксатор або пружину, передбачені його конструкцією.

Якщо стара колодка відрізняється хоча б положенням язичка, отвором або формою фрикційної частини, встановлювати цю модель без підтвердження сумісності не слід. Для точного добору орієнтуйтеся на позначення каліпера та його технічну документацію. Окремо враховуйте вимоги ротора до типу фрикційного складу: колір основи не повідомляє, який матеріал застосовано в накладці.

Заміна та перевірка після встановлення

Перед обслуговуванням зніміть колесо та витягніть із каліпера зношені колодки за інструкцією виробника гальма. Фрикційну поверхню нових деталей і гальмівну доріжку ротора тримайте чистими: мастило, олива та забруднені інструменти погіршують контакт. Не обробляйте накладку мастильними засобами й не торкайтеся її брудними руками. Установіть колодки фрикційними сторонами до ротора, поверніть штатний фіксатор, після чого поставте колесо та відрегулюйте проміжок способом, передбаченим для конкретного каліпера.

Після складання прокрутіть колесо та переконайтеся, що ротор проходить між колодками без постійного сильного тертя. Кілька разів натисніть гальмівну ручку, перевірте її хід, повернення механізму та рівномірне спрацьовування. Новим колодкам потрібне припрацювання: виконайте серію контрольованих уповільнень на безпечному майданчику, не блокуючи колесо, і давайте гальму охолонути між інтенсивними натисканнями. Такий порядок допомагає сформувати рівномірний контакт накладки з ротором. За постійного тертя диска або нестабільного гальмування повторіть налаштування чи зверніться до веломеханіка.
