Пружина ручного стартера 168F/170F (6,5/7 к.с.) WENTOR

Пружина ручного стартера WENTOR для двигунів 168F/170F

Ця деталь встановлюється у поворотний механізм ручного стартера мотоблока. Коли шнур витягують, котушка обертається, а спіральна пружина накопичує зусилля. Після відпускання руків’я вона повертає котушку назад і намотує шнур усередину корпусу. Справна пружина готує стартер до наступного ривка; сама вона не замінює котушку, шнур, руків’я чи храповик.

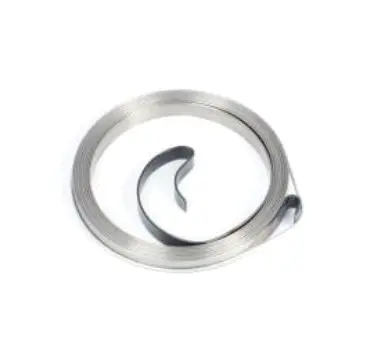

Модель розрахована на стартери бензинових двигунів 168F і 170F потужністю 6,5/7 к. с., які застосовують на мотоблоках. Деталь має форму плоскої стрічки, згорнутої у спіраль, із формованими кінцями для фіксації всередині стартера. Така будова дає пружині змогу працювати разом із котушкою: один кінець утримується в передбаченому зачепі, а другий передає поворотне зусилля під час обертання котушки.

Коли варто перевірити та замінити пружину

Причиною для розбирання стартера може бути ситуація, коли шнур після ривка не втягується, повертається лише частково або котушка втрачає поворотне зусилля. Подібні ознаки виникають також через неправильне складання, вихід кінця пружини із зачепа, забруднення чи утруднене обертання деталей. Тому перед заміною перевірте стан котушки, корпусу, шнура та місць фіксації. Нова пружина доречна для ремонту, якщо інші частини стартера справні, а несправність пов’язана з деформацією, зламом або втратою пружності встановленої пружини.

Що звірити перед замовленням

• Позначення двигуна: сумісність заявлена для 168F і 170F.
• Версію за потужністю: товар належить до виконання 6,5/7 к. с.
• Тип стартера: потрібен ручний поворотний механізм із котушкою та тяговим шнуром.
• Геометрію деталі: порівняйте з демонтованою пружиною зовнішній діаметр спіралі, ширину й товщину стрічки, напрямок згортання, а також форму внутрішнього та зовнішнього кінців.
• Посадкові місця: обидва кінці мають відповідати зачепам котушки й корпусу конкретного стартера. Самого збігу позначення двигуна недостатньо, якщо на техніці встановлений стартер іншої конструкції.

Встановлення та перевірка після ремонту

Перед розбиранням зніміть стартер із двигуна та повністю послабте поворотний натяг, утримуючи котушку від різкого розкручування. Спіраль перебуває під навантаженням і за необережного вивільнення може швидко розпрямитися, тому роботу виконують у захисних рукавицях та окулярах. Розміщуйте нову деталь за схемою старої: кінці пружини повинні ввійти у штатні точки фіксації без підгинання або зміни їхньої форми. Після встановлення котушка має вільно обертатися, не перекошуватися й не торкатися корпусу.

Натяг виставляють відповідно до вимог установленого стартера, не допускаючи надмірного попереднього закручування. Після складання кілька разів плавно витягніть руків’я та дайте шнуру повернутися. Він повинен намотуватися рівномірно, а котушка — зупинятися без ривків і стороннього заїдання. Якщо шнур втягується не повністю, спочатку перевірте правильність зачеплення кінців, укладання витків і вільне обертання, а не збільшуйте натяг без перевірки.

Пружина WENTOR дає змогу відновити повернення шнура без заміни стартера в зборі, коли корпус та інші деталі придатні до подальшої роботи. Для точного вибору орієнтуйтеся одночасно на позначення 168F/170F і фактичну конструкцію знятого механізму: збіг форми спіралі, кінців і посадки важливіший за зовнішню подібність стартера.
