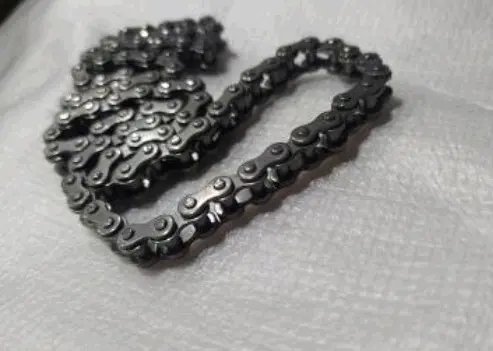

Приводний ланцюг DGC 25H×94L для дитячого ATV

Приводний ланцюг DGC 25H×94L для дитячого ATV

Призначений для ланцюгового приводу дитячого квадроцикла: він з’єднує ведучу та ведену зірочки й передає обертання до колісної осі. Формат 25H×94L задає два основні параметри добору — типорозмір 25H і довжину 94L. Така деталь потрібна під час планового обслуговування або ремонту приводу, коли встановлений ланцюг видовжився, має пошкодження чи перестав правильно входити в зачеплення із зірочками.

Призначення та робота у приводі

Під час руху кожна ланка послідовно входить між зубцями зірочок, огинає їх і передає тягове зусилля замкненим контуром. Для ланцюга 25H номінальний крок становить 6,35 мм. Збіг кроку особливо важливий: навіть близький за загальною довжиною ланцюг іншого типорозміру не розрахований на правильне зачеплення з тими самими зубцями. Позначення 94L стосується довжини ланцюга за кількістю ланок, тому його перевіряють окремо від кроку.

Підставою для заміни є помітне видовження, тугі шарніри, пошкоджені пластини або штифти, сліди сильного бокового тертя, ривки та перескакування по зубцях. Зайвий шум також потребує огляду всього приводу: причина може бути не лише в ланцюзі, а й у неправильному натягу, перекосі зірочок чи зношенні їхніх зубців. Новий ланцюг не варто встановлювати без перевірки сполучених деталей, адже зношений профіль зубця прискорює повторне зношення.

Що перевірити перед вибором

• Типорозмір: на квадроциклі мають використовуватися ланцюг і обидві зірочки формату 25H з кроком 6,35 мм.
• Довжина: потрібне виконання — 94L. Порівнюйте кількість ланок, а не лише довжину старого ланцюга в натягнутому стані: у міру зношення відстані між шарнірами збільшуються.
• Призначення техніки: позиція розрахована на ланцюгову трансмісію дитячого ATV. Однакове зовнішнє оформлення квадроциклів не означає однаковий привод, тому враховуйте конкретну модифікацію.
• Конструкція з’єднання: заздалегідь зіставте спосіб замикання ланцюга та деталі, передбачені виробником квадроцикла. Наявність окремої сполучної ланки в наборі для цієї позиції не підтверджена.
• Стан зірочок: зубці не повинні мати вираженого гачкоподібного профілю, сколів або сильного нерівномірного вироблення.

Якщо старий ланцюг розірваний або частину ланок втрачено, орієнтуйтеся на настанову з обслуговування конкретного ATV і фактичні параметри встановлених зірочок. Добору лише за віковою категорією техніки, потужністю двигуна чи діаметром коліс недостатньо: ці ознаки не визначають крок і потрібну довжину ланцюга.

Установлення та подальше обслуговування

Монтаж виконують на повністю вимкненій і стійко зафіксованій техніці. Перед установленням очищають зону приводу, перевіряють кріплення зірочок, паралельність валів і збіг площин зубчастих вінців. Ланцюг прокладають штатною траєкторією без перекручування, після чого виставляють натяг за інструкцією виробника ATV. Надмірне провисання спричиняє удари та ризик перескакування, а надто сильний натяг збільшує навантаження на шарніри ланцюга, зірочки, вали й підшипники.

Після складання привод слід повільно прокрутити вручну на кілька обертів. Ланцюг має вільно проходити весь контур, без заїдань і бокового сходження; натяг оцінюють у кількох положеннях, оскільки зірочки та осі можуть мати невелике биття. Захисні кожухи повертають на місце до запуску техніки. Якщо для роз’єднання, заклепування або регулювання потрібні спеціальні інструменти, установлення доручають майстру з мототехніки.

Під час експлуатації ланцюг регулярно очищають від абразивного бруду, оглядають пластини й шарніри, контролюють натяг і змащують засобом, дозволеним виробником квадроцикла. Після перших поїздок із новим ланцюгом доцільна повторна перевірка регулювання. DGC 25H×94L підійде для ремонту дитячого ATV лише за повного збігу типорозміру, довжини та конфігурації штатного приводу.
