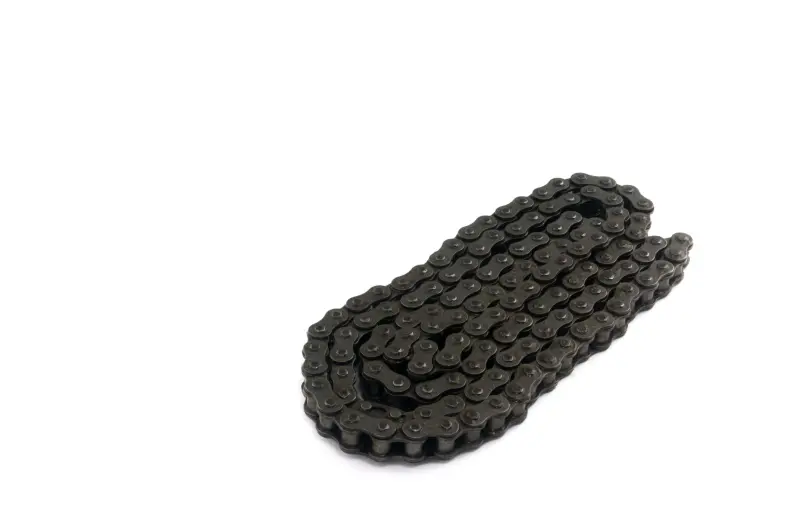

Ланцюг трансмісії FDR 428-128L для Zongshen ZS125/150GY, ЯВА, МУРАВЕЙ

Трансмісійний ланцюг FDR 428-128L

Мотоциклетний приводний ланцюг передає крутний момент від ведучої зірки до веденої та забезпечує зв’язок двигуна із заднім колесом. Ця версія FDR має типорозмір 428 і складається зі 128 ланок. Вона призначена для Zongshen ZS125 і ZS150/150GY, мотоциклів ЯВА, зокрема ЯВА 350, а також моторолера МУРАВЕЙ. Для підбору на конкретну модифікацію потрібно одночасно перевірити розмір ланцюга, необхідну кількість ланок і параметри встановлених зірок.

Призначення та особливості

Роликова конструкція містить внутрішні й зовнішні пластини, шарнірно з’єднані ланки та ролики, що входять у зачеплення із зубцями зірок. Така схема дає ланцюгу змогу огинати ведучу й ведену зірки та передавати тягу під час розгону, рівномірного руху і зміни навантаження. Ланцюг має чорне виконання.

Позначення 428 визначає типорозмір і має відповідати обом зіркам. Число 128L означає 128 ланок та задає довжину ланцюгового контуру. Ці два параметри перевіряють разом: ланцюг потрібної довжини, але іншого розміру не працюватиме із зірками належним чином, а відповідний ланцюг 428 з іншою кількістю ланок може не забезпечити передбачене положення задньої осі й діапазон регулювання натягу.

Як перевірити сумісність

• Типорозмір: на мотоциклі мають бути встановлені ведуча та ведена зірки під ланцюг 428.
• Кількість ланок: штатній схемі має відповідати 128L. Якщо раніше змінювали передатне відношення або ставили зірки з іншою кількістю зубців, необхідну довжину визначають заново.
• Модель техніки: перелік застосування охоплює Zongshen ZS125, ZS150/150GY, ЯВА 350 та МУРАВЕЙ, проте рік випуску й конкретна модифікація можуть відрізнятися компонуванням приводу.
• Запас регулювання: після монтажу задня вісь має залишатися в робочому діапазоні натягувачів, а ланцюг — мати провис, визначений виробником техніки.
• Стан зірок: гачкоподібні, стоншені або нерівномірно зношені зубці є підставою обслуговувати привод разом із зірками, адже стара виробка погіршує зачеплення нового ланцюга.

Установлення та подальше обслуговування

Перед установленням очищують зону ведучої зірки та оглядають обидві зірки, напрямні й натягувачі. Ланцюг укладають без перекручування, заднє колесо виставляють співвісно, а провис регулюють за настановою для конкретного мотоцикла. Після з’єднання слід вручну прокрутити колесо на кілька обертів і перевірити натяг у декількох положеннях: ланки повинні рухатися вільно, без заклинювання та різких змін провису. Надмірний натяг прискорює видовження й навантажує деталі приводу, а надто велике послаблення підвищує ризик сходження ланцюга із зірки.

Приводний ланцюг потрібно регулярно очищувати та змащувати засобом для мотоциклетних ланцюгів, особливо після поїздок під дощем або запиленою дорогою. Періодично контролюють провис, рухливість кожного шарніра, стан роликів і зубців зірок. Причиною для заміни є стійкий нерівномірний натяг, тугі ланки, помітна виробка роликів, підвищений шум або ситуація, коли регулювального діапазону вже недостатньо. Своєчасний огляд допомагає зберегти рівномірне зачеплення та запобігти прискореному зношуванню всього ланцюгового приводу.

FDR 428-128L підходить для ремонту переліченої мототехніки, коли штатній конфігурації потрібні ланцюг 428 і довжина 128 ланок. Перед замовленням достатньо звірити ці два параметри, модель і модифікацію мотоцикла, а також переконатися, що встановлені зірки відповідають заводській або фактично використаній конфігурації.
