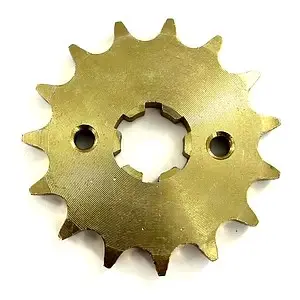

Передня зірка трансмісії ATV 530-16T

Передня зірка трансмісії ATV 530-16T

Передня ведуча зірка призначена для ланцюгового приводу квадроцикла. Вона встановлюється на вихідний вал двигуна та передає його обертання на ланцюг, який далі приводить задню зірку. Деталь розрахована на ланцюг типорозміру 530 і має 16 зубців, тому для ремонту техніки її слід добирати лише за умови збігу цих параметрів із установленою трансмісією.

Зірка є важливою частиною приводу: від точності підбору залежить правильна посадка на вал, робота ланцюга та збереження штатного передавального відношення. У картці зазначено варіант для ATV із двигунами CB/CG об’ємом 150–200 см³. Водночас маркування двигуна не замінює перевірку посадкових розмірів: перед купівлею потрібно зіставити нову деталь зі знятою зіркою та перевірити форму шліцьового отвору, розташування кріпильних отворів і розміри посадки.

Підтверджені параметри цієї версії

• передня ведуча зірка для ланцюгової трансмісії;
• типорозмір ланцюга — 530;
• кількість зубців — 16T;
• зовнішній діаметр — 87 мм;
• внутрішній діаметр посадкового отвору — 25 мм;
• два кріпильні отвори з міжцентровою відстанню 37 мм;
• застосування зазначено для ATV з двигунами CB/CG 150–200 см³.

Під час підбору не варто орієнтуватися лише на зовнішній діаметр або кількість зубців. Зірки з однаковим маркуванням 530-16T можуть відрізнятися профілем шліцьової посадки та способом фіксації. Порівняйте стару деталь за всіма точками: кількістю зубців, маркуванням ланцюга, діаметром і формою центрального отвору, числом отворів та відстанню між ними. Така перевірка допомагає уникнути невідповідності валу або кріпильній пластині.

Заміну передньої зірки зазвичай виконують у разі помітного зношення зубців, пошкодження посадкової частини або під час обслуговування ланцюгової передачі. Працюючи з приводом, доцільно одночасно оцінити стан ланцюга, задньої зірки й кріплення: зношені суміжні елементи можуть прискорити виробіток нової деталі. Після встановлення слід перевірити правильність монтажу, співвісність компонентів приводу та натяг ланцюга відповідно до вимог виробника техніки.

Переваги

• маркування 530-16T спрощує звірку з установленим ланцюгом і старою зіркою;
• 16 зубців зберігають розрахункову конфігурацію приводу під час заміни аналогічної деталі;
• два кріпильні отвори передбачені конструкцією цієї версії;
• підходить для планового обслуговування та ремонту ланцюгового приводу ATV за повного збігу посадкових параметрів.

Передня зірка ATV 530-16T буде практичним вибором для заміни деталі з ідентичним маркуванням і геометрією. Ретельна звірка перед замовленням особливо важлива для компонентів трансмісії: вона дає змогу підібрати зірку, що відповідає конкретному валу двигуна, ланцюгу 530 та штатному кріпленню квадроцикла.
